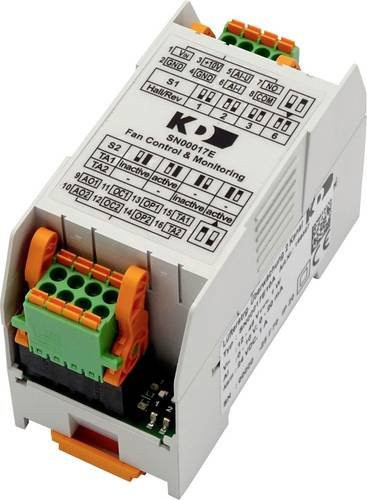

Dieses spezialisierte Steuerungsmodul von EBM Papst bietet dir eine präzise Lösung zur Regelung und Überwachung von Lüftersystemen. Das Gerät wandelt ein analoges Standardsignal, wie etwa 0–10 V oder 4–20 mA, effizient in ein PWM-Signal mit einem Tastverhältnis von 0 bis 100 % um. Damit erhältst du eine exakte Steuerung der Geschwindigkeit, die sich nahtlos in deine bestehende technische Umgebung integriert.

Für maximale Flexibilität stellt das Modul zwei verschiedene Typen von PWM-Steuerschnittstellen zur Verfügung: den Open Collector (OC) sowie den Open Collector mit Pullup (OP). Beide Varianten geben das identische Tastverhältnis aus, um eine konsistente Leistung zu gewährleisten. Zusätzlich verfügt das System über einen analogen 0–10 V Ausgang (AO), der ebenfalls die entsprechende Drehzahl wiedergibt. Solltest du beide Signaleingänge beschalten, wählt das Modul automatisch das höhere Drehzahl-Steuersignal aus, um eine optimale Performance sicherzustellen.

Ein wesentlicher Vorteil dieser Ventilatorsteuerung ist die integrierte Überwachungsfunktion für bis zu zwei Ventilatoren. Über die Anschlüsse TA1 und TA2 können Geräte mit Hall-Ausgängen (Tacho) kontrolliert werden. Mithilfe der praktischen DIP-Schalter lässt sich die Überwachung individuell konfigurieren und die Anzahl der Hallimpulse pro Umdrehung exakt auf deinen jeweiligen Ventilatortyp abstimmen. So wird die Drehzahl kontinuierlich ermittelt und mit einem festgelegten Schwellwert verglichen.

Sollte die Drehzahl unter den definierten Wert fallen, reagiert das Modul sofort durch einen Alarmkontakt und eine rote LED-Anzeige. Der potentialfreie Schließer arbeitet so, dass er im fehlerfreien Betrieb angezogen bleibt und bei einem Fehler oder Spannungsausfall abfällt, was dir eine zuverlässige Fehlererkennung in deinem System ermöglicht.
