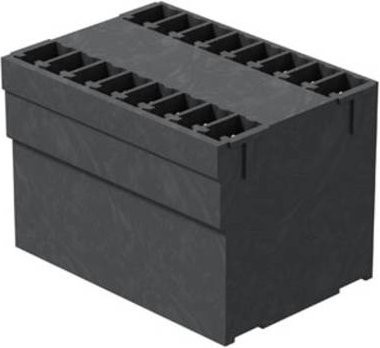

Der Weidmüller Leiterplattensteckverbinder stellt eine hochmoderne Lösung für anspruchsvolle Elektronikkomponenten dar. Diese seitlich geschlossene Stiftleiste wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe thermische Beständigkeit aus. Als hochtemperaturfeste Doppelstock-Stiftleiste ermöglicht das SCD-THR Modell die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was eine signifikante Platzersparnis auf Ihrer Leiterplatte bewirkt und die Montage in nur einem Arbeitsgang optimiert.

Mit einer Polzahl von 8 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die technische Konstruktion sieht eine Abgangsrichtung von 90 ° vor, wodurch die Anschlüsse liegend und in einer Ebene angeordnet sind. Dies gewährleistet einen idealen frontplattenschlüssigen Zugang für Ihre Komponenten. Die schwarze Ausführung und die hochwertige Verzinnung der Lötstifte mit einer Länge von 1,5 mm unterstreichen die professionelle Verarbeitungsqualität dieses Bauteils.

Neben der funktionalen Zuverlässigkeit bietet der Steckverbinder praktische Vorteile für die Identifikation und Fehlervermeidung. Es besteht ausreichend Platz für Beschriftungen und Kodierungen, was die Handhabung in komplexen Systemen erheblich erleichtert. Die elektrischen Spezifikationen sind auf Leistung ausgelegt: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) sowie Stromstärken von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt. Damit ist dieser elektrische Steckverbinder eine exzellente Wahl für präzise und langlebige Leiterplattenverbindungen.
