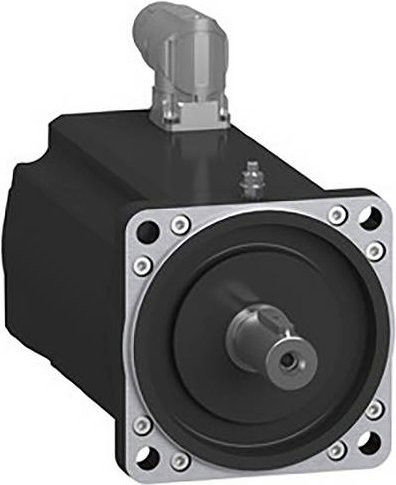

Der SH3-Servomotor von Schneider Electric stellt eine hochpräzise Lösung für anspruchsvolle Antriebsanwendungen dar. Als leistungsstarker Synchronmotor wurde dieses Modell speziell für die optimale Zusammenarbeit mit den Systemen Lexium 52 und Lexium 62 entwickelt. Durch sein niedriges Trägheitsmoment ermöglicht der Motor schnelle Reaktionszeiten und eine dynamische Steuerung, was ihn zu einer idealen Wahl für präzise Bewegungsabläufe macht.

Mit einer Baugröße von 100 mm und einer Nennleistung von 1630 W bietet dieser Motor eine beeindruckende Performance. Das Drehmoment ist für verschiedene Einsatzszenarien ausgelegt, wobei ein Dauermoment von 3,3 Nm und ein Spitzendrehmoment von 9,6 Nm zur Verfügung stehen. Die hohe Drehzahl von bis zu 6000 U/min unterstreicht die Effizienz des Antriebs in modernen Produktionsumgebungen.

Für maximale Zuverlässigkeit sorgt die robuste Bauweise. Während das Wellenende mit einer Passfeder ausgestattet ist, bietet das Gehäuse den Schutzstandard IP65, was eine hohe Widerstandsfähigkeit gegen äußere Einflüsse garantiert. Die präzise Positionsbestimmung wird durch den integrierten Multiturn Encoder DSL (SinCos) realisiert, der eine exakte Rückmeldung liefert. Der Motor ist in einem dezenten Schwarz gehalten und verfügt über einen Wellendurchmesser von 19 mm.

Die Installation gestaltet sich durch den praktischen Anschluss besonders einfach. Die Verbindung erfolgt über ein einzelnes, 90° gewinkeltes und drehbares Kabel mit zwei M23-Steckverbindungen. Da der Motor ohne Haltebremse konzipiert ist, konzentriert sich die gesamte Konstruktion auf eine effiziente und direkte Kraftübertragung in deinem System.
