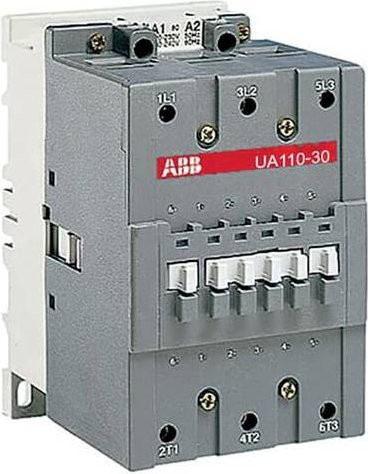

Die 3-poligen Schütze der Baureihe UA...RA von ABB bieten eine hochspezialisierte Lösung für anspruchsvolle Anwendungen in der Kondensatorschaltung. Diese Schütze sind gezielt für Anlagen konzipiert, bei denen der Spitzenstrom das Hundertfache des Nenn-Effektivstroms überschreiten kann. Durch die robuste Blockbauweise und die graue Farbgebung fügen sie sich technisch effizient in professionelle elektrische Steuerungen ein.

Ein wesentliches Merkmal dieses Kondensatorschützes ist die Ausstattung mit einem speziellen Frontblock. Dieser ermöglicht die serielle Einfügung von drei Dämpfungswiderständen direkt in den Stromkreis. Dadurch wird die gefährliche Stromspitze bei der Erregung der Kondensatorbank effektiv begrenzt. Da die Schütze bereits komplett mit den benötigten Widerständen geliefert werden, ist kein Einsatz zusätzlicher Induktivitäten erforderlich, was die Installation vereinfacht und die Systemkomplexität reduziert.

Zusätzlich sorgt der intelligente Anschluss für eine kontrollierte Vorladung der Kondensatoren. Dies ist entscheidend, um auch die zweite Stromspitze beim Einschalten der Hauptpole zu minimieren. Die technische Zuverlässigkeit zeigt sich in der hohen elektrischen Lebensdauer: Bei einer Spannung von weniger als 500 V erreicht das Gerät bis zu 250.000 Schaltspiele, während bei Spannungen zwischen 500 V und 690 V eine Beständigkeit von 100.000 Schaltspielen gewährleistet ist. Der Steuerstromkreis wird dabei durch einen wechselstrombetätigten, laminierten Magnetkreis betrieben, was für eine präzise und langlebige Schaltleistung sorgt.
