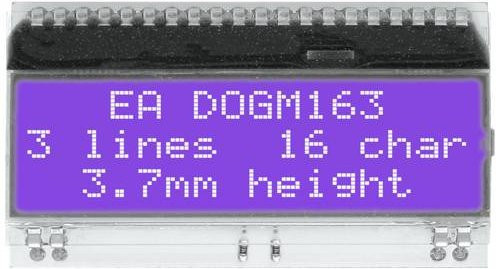

Das DOG-Serie Display von DISPLAY VISIONS bietet eine effiziente Lösung für die visuelle Datenausgabe in anspruchsvollen elektronischen Projekten. Dieses 3-zeilige Display ermöglicht die Darstellung von jeweils 16 Zeichen pro Zeile, wobei die Schriftgröße eine klare Lesbarkeit von 3,65 mm gewährleistet. Durch das flache COG-Design fügt sich das Modul kompakt in deine Hardware-Umgebungen ein und spart wertvollen Platz auf der Platine.

Die technische Flexibilität steht bei diesem Modul im Vordergrund, da es sowohl mit 5V als auch mit 3,3V betrieben werden kann, abhängig von deiner externen Beschaltung. Für eine unkomplizierte Integration in deine Schaltungen sind praktische Pins für die direkte Platinenmontage mit einem Raster von 2,54 mm integriert. Der eingebaute Kontroller ST7036 arbeitet mit einem Zeichensatz, der dem weit verbreiteten HD44780 ähnelt, was die Programmierung erleichtert. Zudem hast du die Möglichkeit, den Kontrast per Befehl individuell einzustellen und bis zu acht Zeichen frei zu definieren.

Die optische Präsentation erfolgt in einem ansprechenden Blau, das für eine gute Sichtbarkeit sorgt. Bitte beachte, dass für die optimale Nutzung eine separate Beleuchtung erforderlich ist, um die Zeichen klar hervorzuheben. Um das bestmögliche visuelle Erlebnis zu erzielen, wird die Verwendung einer weißen Beleuchtung empfohlen. Mit diesem grafischen Display erhältst du ein zuverlässiges Werkzeug für deine Steuerungsmodule und Prototypen.
