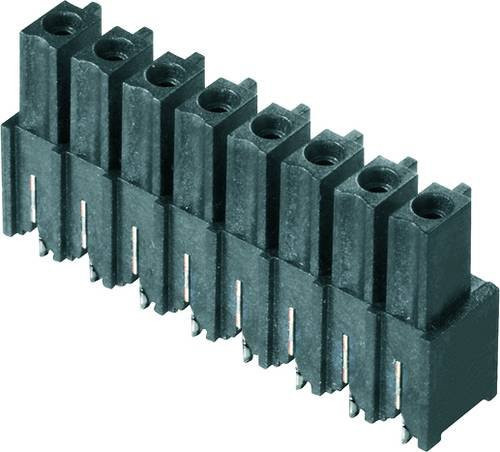

Mit dem Weidmüller Steckverbinder der Serie BCL-SMT erhältst du eine hochpräzise Lösung für die professionelle Verbindung von Leiterplatten. Diese seitlich geschlossene Buchsenleiste in klassischem Schwarz wurde speziell entwickelt, um höchste Anforderungen an die Sicherheit und Effizienz in der Elektronikfertigung zu erfüllen. Durch das intelligente Design bietet das Bauteil eine verbesserte Fingersicherheit auf der Leiterplatte, was besonders bei spannungsführenden Ausgängen von entscheidender Bedeutung ist.

Die technische Flexibilität dieses Leiterplattensteckverbinders zeigt sich in den verschiedenen Anordnungsvarianten. Du kannst zwischen einer 180 ° stehenden oder einer 90 ° liegenden Ausrichtung wählen, was dir einen großen Gestaltungsspielraum bei der Board-to-board-Verbindung von Baugruppen ermöglicht. Dank der Reflow-Lötfähigkeit lässt sich die Buchsenleiste nahtlos in automatische Bestückungs- und Lötprozesse integrieren, was die Produktionsgeschwindigkeit optimiert und die Zuverlässigkeit der Verbindungen erhöht.

Die Kompatibilität ist ein wesentlicher Vorteil dieser Komponente. Der Raster 3,81 mm ist layoutkompatibel zu gängigen Steckverbindern und bietet zudem praktische Möglichkeiten zur Kodierung sowie Platz für Bedruckungen. Mit einer Polzahl von 7 und einer verzinnten Lötstiftlänge von 1,5 mm ist dieser Steckverbinder für anspruchsvolle Anwendungen ausgelegt. Er bewältigt Spannungen von bis zu 320 V (IEC) und Stromstärken von 17,5 A (IEC) souverän, sodass du eine stabile und langlebige elektrische Schnittstelle für deine Projekte erhältst.
