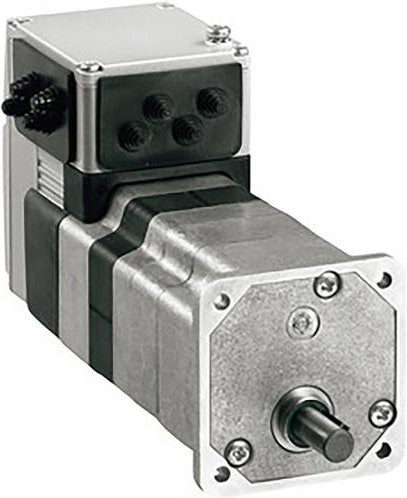

Der integrierte Antrieb der Reihe Lexium ILE2 von Schneider Electric bietet eine hocheffiziente Lösung für anspruchsvolle Automatisierungsaufgaben. Diese dezentrale Antriebseinheit kombiniert einen leistungsstarken bürstenlosen DC-Motor mit der passenden Ansteuerelektronik in einem äußerst kompakten Gehäuse. Durch die geringen Abmessungen eignet sich das System ideal für Anwendungen, bei denen wertvoller Bauraum optimiert werden muss, ohne dabei Kompromisse bei der Leistung einzugehen.

Ein besonderes Merkmal dieses EC-Motors ist das hohe stromlose Selbsthaltemoment, das für zusätzliche Stabilität in der Anwendung sorgt. Mit einem maximalen Drehmoment von 0,43 Nm und einem Selbsthaltemoment von 0,06 Nm bewältigt der Antrieb präzise Bewegungsabläufe. Die spannungsabhängige Drehzahl erreicht bis zu 6000 U/min, was eine hohe Dynamik ermöglicht. Für die mechanische Kraftübertragung ist ein montiertes Stirnradgetriebe mit einer Untersetzung von 38:1 integriert, welches die Effizienz des Antriebs weiter steigert.

Die Steuerung erfolgt zuverlässig über den Feldbus Modbus TCP, was eine nahtlose Integration in bestehende Netzwerke erlaubt. Zur präzisen Positionsbestimmung verfügt das System über einen Singleturn-Encoder mit 12 Punkten pro Umdrehung. Für maximale Sicherheit im Betrieb stehen dedizierte Steuereingänge für die STO-Funktion (Safe Torque Off) zur Verfügung. Die technische Ausführung in der Farbe Silver wird durch praktische Leiterplattensteckverbinder für den Anschluss ergänzt. Das Flanschmaß für die Befestigung beträgt 66 mm, während die Versorgungsspannung im Bereich von 24-36 VDC liegt.
