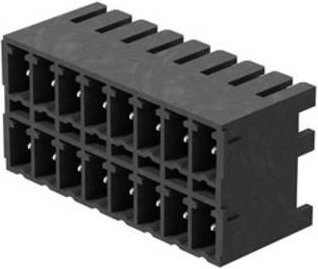

Die hochwertige Weidmüller Stiftleiste bietet eine präzise Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser Leiterplattensteckverbinder zeichnet sich durch eine besonders flache Bauweise aus, die speziell als Doppelstock-Stiftleiste SCDN für den effizienten Wellenlötprozess entwickelt wurde. Durch die seitliche Schließung und das kompakte Design lässt sich das Bauteil optimal in moderne Schaltungen integrieren.

Mit einer Polzahl von 12 und einem präzisen Rastermaß von 3,81 mm ist dieser Steckverbinder layout-kompatibel zu gängigen Systemen. Die schwarze Ausführung sorgt für eine klare optische Abgrenzung auf der Platine. Dank der 90° Ausrichtung und der flachen Buchsenleiste BCF 3.81 (PUSH IN) ermöglicht das System einen frontplattenschlüssigen Zugang, was die Montage und Wartung erheblich erleichtert. Die Anschlüsse sind so konzipiert, dass sie in einer Ebene liegen, was den Platzbedarf auf der Leiterplatte minimiert.

Für eine zuverlässige Signalübertragung ist der Lötanschluss verzinnt und auf Langlebigkeit ausgelegt. Die Lötstiftlänge beträgt 3,2 mm, was eine stabile Verbindung garantiert. Zudem bietet die Konstruktion praktischen Platz für Beschriftungen und Kodierung, um Fehler bei der Bestückung zu vermeiden. Mit technischen Spezifikationen von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) stellt dieser Steckverbinder eine leistungsstarke Komponente für deine technischen Projekte dar.
