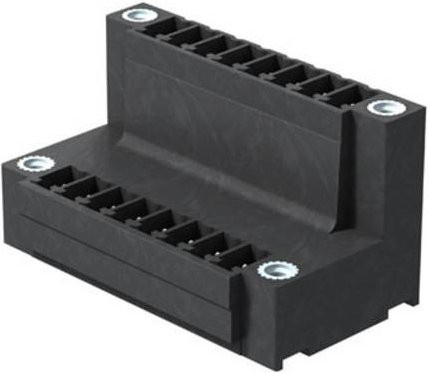

Die hochwertige Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Durch die Konstruktion in zwei versetzten Ebenen erhältst du einen freien Zugang zu jeder Reihe, was die Handhabung und Montage erheblich erleichtert.

Mit einer Polzahl von 20 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnten Anschlüsse unterstreichen die technische Qualität des Bauteils. Dank der 180°-Abgangsrichtung ist die Stiftleiste stehend montiert, was eine optimale Platznutzung auf deiner Leiterplatte gewährleistet. Die Lötstiftlänge beträgt 3,2 mm und sorgt für eine stabile Verbindung beim Lötprozess.

Neben der funktionalen Zuverlässigkeit bietet der Steckverbinder praktische Vorteile für die Identifikation und Fehlervermeidung. Es ist ausreichend Platz für Beschriftungen und Kodierungen vorhanden, sodass du deine Komponenten eindeutig kennzeichnen kannst. Die elektrischen Spezifikationen sind auf Leistung ausgelegt: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) und Ströme von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt. Damit ist diese SCDV Stiftleiste eine ideale Wahl für professionelle Anwendungen, bei denen es auf Kompaktheit und Präzision ankommt.
