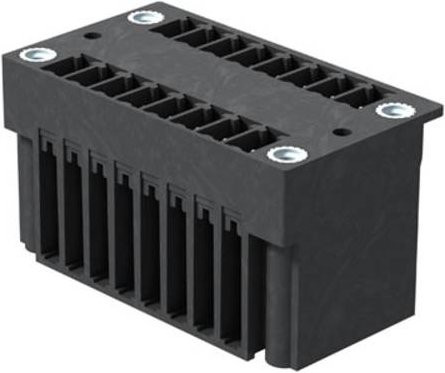

Der Weidmüller Steckverbinder SCD-THR ist eine hochmoderne Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Diese spezielle Doppelstock-Stiftleiste wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Durch die intelligente Konstruktion ermöglicht das Bauteil die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was eine effiziente Bestückung in nur einem einzigen Arbeitsgang erlaubt.

Mit einer Polzahl von 20 und einem präzisen Raster von 3,81 mm ist dieser Leiterplattensteckverbinder layoutkompatibel zu gängigen Standardkomponenten. Die schwarze Ausführung und die verzinnte Oberfläche sorgen nicht nur für eine optische Einheitlichkeit, sondern unterstützen auch eine zuverlässige elektrische Verbindung. Dank der 90°-Abgangsrichtung (liegend) und der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang optimal gewährleistet.

Die technische Leistungsfähigkeit des Steckverbinders zeigt sich in den spezifizierten Werten: Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Für eine einfache Identifikation und Fehlervermeidung bietet die Konstruktion ausreichend Platz für Beschriftungen und Kodierungen. So integrierst du diesen robusten Stiftleister mit Flansch nahtlos in deine technischen Projekte und profitierst von einer hohen Prozesssicherheit bei der Leiterplattenmontage.
