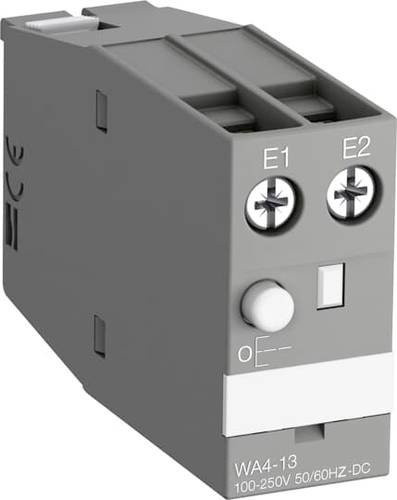

Die mechanische Verklinkung WA4 von ABB bietet eine zuverlässige Lösung, um die Betriebssicherheit Ihrer elektrischen Anlagen signifikant zu erhöhen. Dieses essenzielle Zubehör wurde speziell für die Verwendung mit Schützen der Typen AF09 bis AF96 sowie für Hilfsschütze des Typs NF entwickelt. Durch den Einsatz dieses Blocks kannst Du Standardschütze mühelos in kompakte, verklinkte Schütze umwandeln, was die Flexibilität Deiner Steuerungskomponenten optimiert.

Ein entscheidender Vorteil der mechanischen Verklinkung ist die Gewährleistung der Schaltposition: Sie stellt sicher, dass das Schütz oder der Hilfsschütz auch bei einem plötzlichen Spannungsmangel oder einem vollständigen Spannungsausfall in der eingeschalteten Position verbleibt. Diese Funktion schützt vor unerwünschten Abschaltungen und sorgt für eine kontinuierliche Funktionalität Deiner Systeme. Der Block ist in einem funktionalen Grau gehalten und lässt sich unkompliziert auf der Vorderseite des 1-Etagen-Schützes aufrasten, wobei er zwei Steckplätze in der Mittenposition belegt.

Die Entklinkung des Systems erfolgt wahlweise über einen elektromagnetischen Impuls, der sowohl mit Wechselstrom als auch mit Gleichstrom funktioniert, oder ganz einfach manuell. Für die manuelle Bedienung steht Dir eine praktische Taste auf der Vorderseite des Blocks WA4 zur Verfügung. Da die Spule des Blocks nicht für eine Daueransteuerung ausgelegt ist, arbeitet das System hocheffizient durch gezielte Impulse. Falls Du Dein Setup erweitern möchtest, können zudem zusätzliche Hilfskontakte seitlich am Schütz angebracht werden, um die Kontrolle über Deine Schaltvorgänge zu maximieren.
