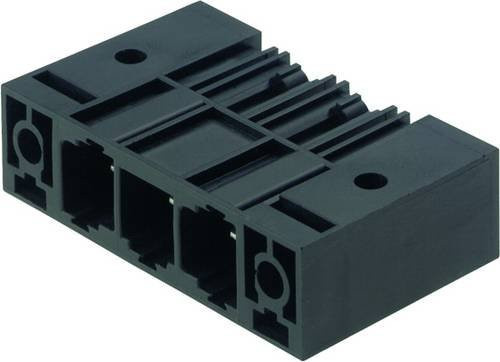

Die hochwertige Stiftleiste von Weidmüller bietet eine leistungsstarke Lösung für anspruchsvolle Anwendungen im Bereich der Leiterplattenverbindung. Dieser einreihige Leiterplattensteckverbinder zeichnet sich durch seine hohe Performance und maximale Zuverlässigkeit aus. Dank der speziellen Konstruktion ist das Bauteil entweder polverlustfrei anreihbar oder kann mittels des patentierten Schraub- / Rastflansches für eine schnelle und werkzeuglose Verriegelung genutzt werden.

Ein wesentlicher Vorteil für deine technische Anwendung ist die gesteigerte Bedienungs- und Betriebssicherheit. Das Steckgesicht ist zu 100 % fehlstecksicher gestaltet, was Fehlmontagen effektiv verhindert. Zudem ermöglicht die einzigartige Kodiervielfalt eine klare Zuordnung der Komponenten. Die schwarze Farbe des Steckverbinders sorgt für eine übersichtliche optische Trennung innerhalb deiner Baugruppe.

Für präzise Fertigungsprozesse wurde die Lötstiftlänge von 3,5 mm gezielt für den Wellenlötprozess optimiert. Der Lötanschluss arbeitet mit einer Steckrichtung von 270 ° zu den Lötstiften, was die Handhabung bei der Montage erleichtert. Mit einem Rastermaß von 10,16 mm und einer Polzahl von 3 passt sich dieser Steckverbinder ideal in entsprechende Systemumgebungen ein.

Die technische Robustheit zeigt sich auch in den elektrischen Spezifikationen: Das Bauteil ist für Spannungen von bis zu 1000 V (IEC) bzw. 600 V (UL) ausgelegt und bewältigt Ströme von 76 A (IEC) bzw. 54 A (UL). Die versilberte Kontaktierung garantiert dabei eine exzellente Leitfähigkeit und Langlebigkeit unter verschiedenen Betriebsbedingungen.
