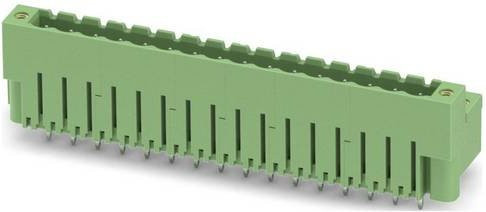

Die hochwertige Leiterplatten-Grundleiste von Phoenix Contact bietet eine präzise Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Diese professionelle Komponente aus der Artikelfamilie MDSTBV 2,5/..-GF zeichnet sich durch eine robuste Bauweise und eine zuverlässige Funktionalität aus. Mit einer Polzahl von 16 und zwei Reihen ist diese Grundleiste ideal für Anwendungen konzipiert, die eine hohe Dichte an Anschlüssen erfordern.

Das Bauteil überzeugt durch technische Details, die eine stabile Signalübertragung gewährleisten. Mit einem Nennquerschnitt von 2,5 mm² und einem Nennstrom von 10 A ist die Leiste für effiziente Leistungsübertragungen ausgelegt. Die Bemessungsspannung von 320 V (III/2) unterstreicht die Eignung für diverse industrielle Einsatzbereiche. Dank der hochwertigen Kontaktoberfläche aus Zinn (Sn) und der Kontaktart als Stift wird ein optimaler elektrischer Kontakt sichergestellt.

Die Montage erfolgt unkompliziert durch Wellenlöten, wobei das lineare Pinning mit einer Pinlänge von 3,9 mm eine exakte Platzierung ermöglicht. Das Rastermaß von 5,08 mm sorgt für eine standardisierte Integration in Ihre Schaltungen. Für maximale Sicherheit bei der Verbindung sorgt die integrierte Schraubverriegelung, die eine dauerhafte und vibrationsfeste Verbindung garantiert. Die grüne Farbgebung ermöglicht zudem eine einfache visuelle Identifikation auf der Leiterplatte.

Durch das bewährte COMBICON MSTB 2,5 Stecksystem und die Befestigung mittels Gewindeflansch bietet diese Grundleiste eine hohe mechanische Stabilität. Ob im Standard-Steckgesicht oder bei komplexen Schaltungsdesigns – diese Komponente ist ein essenzieller Bestandteil für eine professionelle und langlebige Hardware-Architektur.
