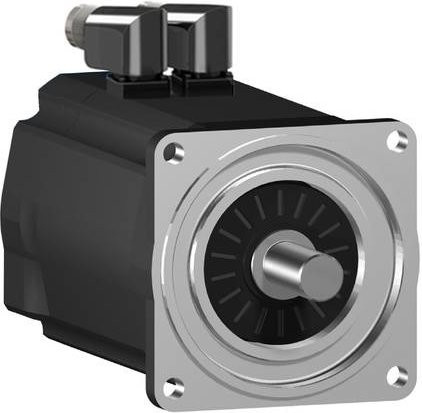

Der Lexium SH3 Servomotor von Schneider Electric bietet eine leistungsstarke Lösung für anspruchsvolle und dynamische Automatisierungsaufgaben. Durch das geringe Rotorträgheitsmoment ermöglicht dieser AC-Servomotor eine außerordentlich hohe Beschleunigungsfähigkeit, die besonders in Anwendungen mit schnellen Bewegungsabläufen von großem Vorteil ist. Dank einer fortschrittlichen Wicklungstechnologie erreicht der Motor eine hohe Leistungsdichte, während er gleichzeitig in einer besonders kompakten Ausführung überzeugt.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe, da er ein nominelles Dauerstillstandsmoment von 11,1 Nm liefert und ein beeindruckendes Spitzendrehmoment von 27 Nm erreichen kann. Die Nenndrehzahl ist flexibel und erreicht, abhängig von der gewählten Versorgungsspannung, bis zu 3600 U/min. Damit bietet der Motor eine spannungsabhängige Nennleistung von bis zu 3170 W, was ihn zu einem vielseitigen Werkzeug für präzise Antriebssysteme macht.

Für eine exakte Positionsbestimmung ist ein hochwertiger Encoder integriert. Dieser ist als Singleturn mit 128 Perioden pro Umdrehung (128x1024) im SinCos Hiperface-Format ausgeführt. Die elektrische Anbindung erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar gestaltet sind, um eine flexible Installation zu gewährleisten. Das robuste Motorgehäuse ist nach der Schutzart IP65 zertifiziert, während das Wellenende die Schutzart IP54 erfüllt, was eine hohe Zuverlässigkeit in verschiedenen Umgebungen sicherstellt.

Technische Details erleichtern die Planung Ihrer Systemintegration: Der Motorflansch weist ein Maß von 140 mm auf und die Antriebswelle besitzt einen Durchmesser von 24 mm. Ein glattes Wellenende sowie eine bereits integrierte Haltebremse runden das professionelle Design ab. Um das volle Potenzial dieses Motors auszuschöpfen, empfiehlt sich die Kombination mit den passenden Servoverstärkern der Lexium-Reihe, wie etwa Lexium 52 oder Lexium 62.
