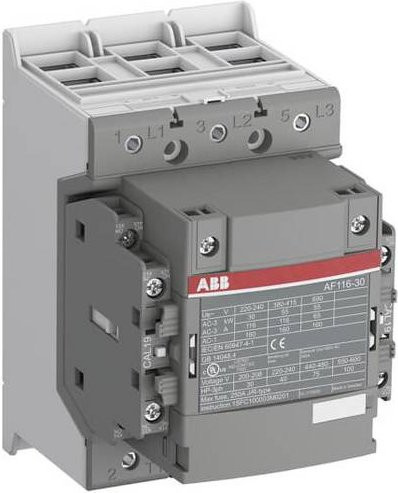

Der ABB Schütz AF116-30-22-11 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet höchste Zuverlässigkeit in anspruchsvollen Schaltschrankumgebungen. Dieser hochwertige Schützkontakt zeichnet sich durch seine vielseitige Einsatzmöglichkeit aus, da er sowohl mit Wechselstrom (AC) als auch mit Gleichstrom (DC) betrieben werden kann. Dank der flexiblen Steuerspeisespannung von 20 bis 60 V DC bzw. 24 bis 60 V bei AC ist das Gerät optimal auf verschiedene elektrische Systeme abgestimmt.

In puncto Leistung überzeugt das Modell durch eine beachtliche Bemessungsbetriebsleistung von 55 kW bei AC-3 und 400 V. Mit einem Bemessungsbetriebsstrom von 116 A (AC-3, 400 V) und 160 A (AC-1, 400 V) stellt dieser Schütz eine robuste Lösung für die Schaltung von Motoren und anderen elektrischen Lasten dar. Die Konstruktion umfasst drei Hauptkontakte als Schließer, die über einen sicheren Schraubanschluss im Hauptstromkreis verfügt, um eine stabile Verbindung zu gewährleisten.

Für eine präzise Überwachung und Steuerung sind zudem zwei zusätzliche Hilfskontakte als Schließer sowie zwei Hilfskontakte als Öffner integriert. Das Gerät ist in einem funktionalen Grau gehalten und kompakt dimensioniert, was die Installation erleichtert. Die technischen Maße des Schützes sind wie folgt definiert:
Breite: 90 mm, Tiefe: 126 mm, Höhe: 150 mm.

Durch die Kombination aus hoher Schaltleistung und der Fähigkeit zur AC/DC-Betätigung ist dieser ABB Schütz eine ideale Wahl für moderne industrielle Anwendungen, bei denen Effizienz und Langlebigkeit im Vordergrund stehen.
