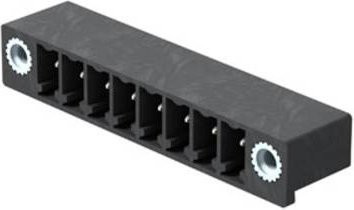

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochpräzise Lösung für anspruchsvolle elektronische Anwendungen. Diese Stiftleiste zeichnet sich durch eine spezielle 270°-Abgangsrichtung aus, die eine besondere Gestaltungsfreiheit beim Baugruppen- und Gerätedesign ermöglicht. Durch den Winkel zwischen der Steckrichtung und dem Lötpin wird das Stecken von Buchsenleisten über Kopf ermöglicht, was dir maximale Flexibilität in der Konstruktion bietet.

Die Komponente ist für den Reflow-Lötanschluss optimiert und verfügt über eine hochwertige, verzinnte Oberfläche, die eine zuverlässige Verbindung gewährleistet. Dank der kompakten Bauweise lässt sich eine hohe Packungsdichte erzielen, was besonders vorteilhaft ist, wenn du mehrere Leiterplatten parallel in einem Gehäuse anordnen möchtest. Der Steckverbinder im Raster von 3,81 mm ist zudem layoutkompatibel zu gängigen Systemen und bietet ausreichend Platz für eine individuelle Kodierung oder Bedruckung.

Das Gehäuse ist in einem klassischen Schwarz gehalten und überzeugt durch seine Robustheit. Mit einer Polzahl von 10 und einer Lötstiftlänge von 3,2 mm ist dieses Bauteil ideal auf professionelle Anforderungen zugeschnitten. Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). So integrierst du eine langlebige und effiziente Elektronikkomponente in deine Projekte.
