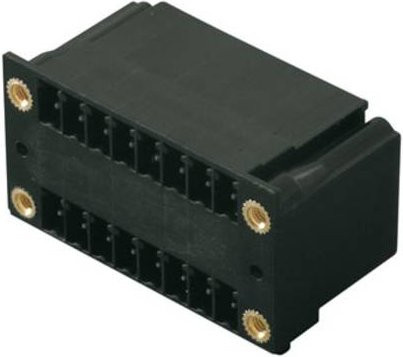

Die hochwertige SCD-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Komponente den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was eine signifikante Zeitersparnis ermöglicht, da beide Anschlüsse in einem einzigen Arbeitsgang verarbeitet werden können.

Mit einer Polzahl von 8 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die Abgangsrichtung von 90 ° sorgt für eine liegende Ausrichtung, die einen frontplattenschlüssigen Zugang ermöglicht. Dank der flachen Bauweise der Anschlüsse in einer Ebene lässt sich das Bauteil optimal in kompakte Schaltungen integrieren. Die schwarze Ausführung und die verzinnten Kontakte unterstreichen die professionelle Qualität des Produkts.

Für maximale Flexibilität und Sicherheit bietet der Steckverbinder integrierten Platz für Beschriftungen und Kodierung, wodurch Fehlverbindungen effektiv vermieden werden können. Die technischen Spezifikationen unterstützen leistungsstarke Anwendungen mit einer Spannung von bis zu 320 V (IEC) bzw. 300 V (UL) und einer Stromstärke von 17,5 A (IEC) bzw. 10 A (UL). Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Montage auf der Leiterplatte garantiert. Mit dieser Stiftleiste setzt du auf eine zuverlässige und langlebige Verbindungskomponente für deine technischen Projekte.
