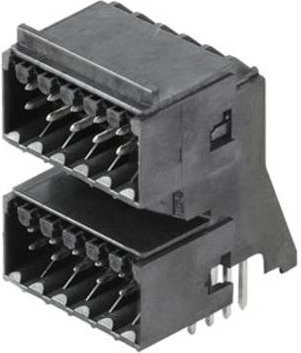

Die hochwertige Stiftleiste von Weidmüller setzt neue Maßstäbe in der Leiterplattenbestückung und bietet dir eine effiziente Lösung für anspruchsvolle technische Anwendungen. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine innovative 4-reihige Doppelstock-Bauweise aus, die eine außergewöhnlich hohe Packungsdichte ermöglicht. Dank des virtuellen Rasters von 0,875 mm kannst du selbst bei einem Anschlussquerschnitt von 1 mm² eine maximale Ausnutzung der verfügbaren Fläche auf deiner Leiterplatte erzielen.

Mit einer Polzahl von 16 und einem präzisen Raster von 3,50 mm ist dieser Steckverbinder ideal für typische IP20-Sensorschnittstellen konzipiert. Die schwarze Ausführung und die seitlich offene Bauweise sorgen für eine klare Strukturierung deiner Komponenten. Durch die spezielle Geometrie des Gehäuses wird eine hohe mechanische Stabilität gewährleistet, während der integrierte Reflow-Lötanschluss die Prozesskosten in der Fertigung spürbar senkt. Der praktische Lötflansch übernimmt dabei die Funktion einer Befestigung und erspart dir den zeitaufwendigen Einsatz von Schrauben.

Ein entscheidender Vorteil für dein Projekt ist der extrem geringe Platzbedarf, der bis zu 75 % weniger Fläche auf der Leiterplatte beansprucht. Dies schafft wertvollen Spielraum für andere Komponenten wie Displays im Frontpanel oder ermöglicht insgesamt kompaktere Geräteabmessungen. Die verzinnten Lötstifte mit einer Länge von 3,2 mm garantieren zudem eine zuverlässige Verbindung und reduzieren die mechanische Belastung der Lötstellen. Mit diesem Steckverbinder investierst du in eine Technologie, die Funktionalität und Platzersparnis perfekt vereint.
