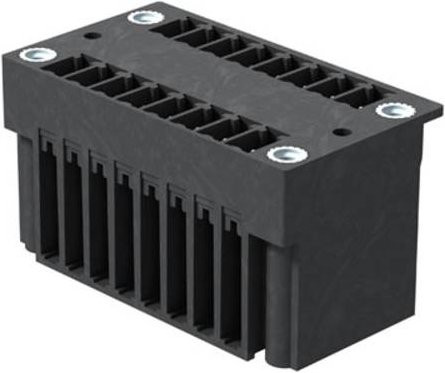

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Diese Doppelstock-Stiftleiste der Serie SCD-THR wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht der Steckverbinder die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Die technische Präzision zeigt sich im Rastermaß von 3,81 mm, wodurch dieser Steckverbinder layoutkompatibel zu gängigen Systemen ist. Mit einer Polzahl von 30 und einer Abgangsrichtung von 90 ° (liegend) bietet das Bauteil eine ideale Konfiguration für frontplattenschlüssige Zugänge. Die schwarze Ausführung und die verzinnten Anschlüsse sorgen nicht nur für eine optische Einheitlichkeit, sondern garantieren auch eine hervorragende Leitfähigkeit und Lötqualität. Die Lötstiftlänge beträgt präzise 3,2 mm, was eine stabile Verbindung im Reflow-Verfahren unterstützt.

Für maximale Flexibilität und Fehlervermeidung bietet der Steckverbinder integrierten Platz für Beschriftungen und eine individuelle Kodierung. Die elektrischen Spezifikationen sind auf Zuverlässigkeit ausgelegt: Das Bauteil ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). So erhältst du eine robuste Stiftleiste, die höchste Anforderungen an die industrielle Signalübertragung und Stromversorgung erfüllt.
