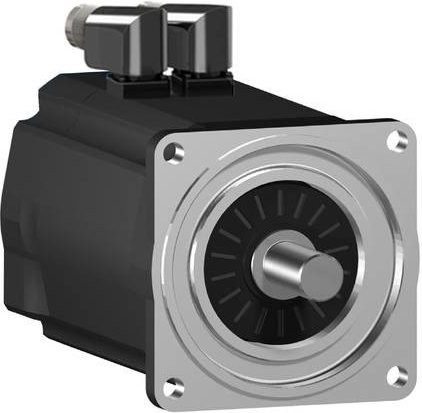

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsdichte in einer besonders kompakten Bauweise. Durch den Einsatz fortschrittlicher Wicklungstechnologie ermöglicht dieser AC-Servomotor eine effiziente Kraftentfaltung, die selbst in anspruchsvollen Umgebungen für maximale Präzision sorgt. Ein wesentliches Merkmal dieser Serie ist das geringe Rotorträgheitsmoment, welches dir eine exzellente Beschleunigungsfähigkeit für hochdynamische Anwendungen garantiert.

In puncto Leistung setzt dieser Motor neue Maßstäbe für deine Automatisierungsprozesse. Er verfügt über ein nominelles Dauerstillstandsmoment von 33,4 Nm und kann ein beachtliches Spitzendrehmoment von 131,9 Nm erreichen. Je nach gewählter Versorgungsspannung liegt die Nenndrehzahl bei bis zu 3600 U/min, während die spannungsabhängige Nennleistung bis zu 4190 W beträgt. Für eine hochgenaue Positionsbestimmung ist ein integrierter Multiturn-Encoder verbaut, der als SinCos Hiperface mit 128 Perioden pro Umdrehung arbeitet.

Die robuste Konstruktion des Motors ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Das Gehäuse sowie das Wellenende sind nach der Schutzart IP65 zertifiziert, was einen effektiven Schutz gegen äußere Einflüsse bietet. Die Antriebswelle weist einen Durchmesser von 24 mm auf und ist mit einer Passfeder ausgestattet. Für eine sichere Installation und Handhabung ist ein Motorflansch von 140 mm vorgesehen. Zudem ist eine praktische Haltebremse bereits integriert, um die Positionierung sicherzustellen. Der elektrische Anschluss erfolgt unkompliziert über die drehbaren und um 90° gewinkelten Steckverbinder M40 + M23, was die Integration in dein System erheblich erleichtert.
