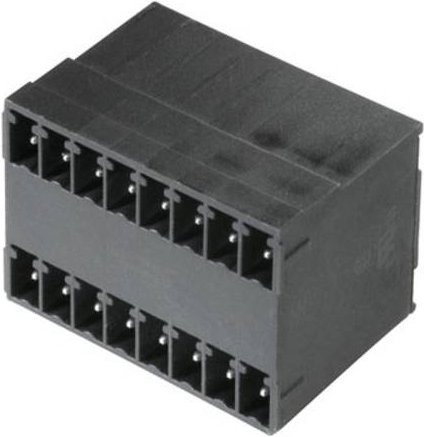

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt, wodurch eine optimale thermische Beständigkeit gewährleistet wird. Durch das intelligente Design ermöglicht die Stiftleiste die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang ermöglicht.

Mit einer Polzahl von 14 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layout-kompatibel zu gängigen Systemen. Die schwarze Ausführung und die seitlich geschlossene Bauweise unterstreichen die professionelle Qualität der Komponente. Dank der 90° Abgangsrichtung (liegend) sind die Anschlüsse in einer Ebene angeordnet, was einen frontplattenschlüssigen Zugang erleichtert und die Integration in kompakte Gehäuse optimiert.

Die technische Zuverlässigkeit wird durch die hochwertige, verzinnte Oberfläche und die spezifische Lötstiftlänge von 3,2 mm unterstützt. Dieser Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Zudem bietet das Bauteil praktische Vorteile für die Identifikation, da ausreichend Platz für Beschriftungen und eine individuelle Kodierung vorhanden ist. So stellst du eine fehlerfreie Bestückung und eine langfristige Funktionalität deiner elektronischen Baugruppen sicher.
