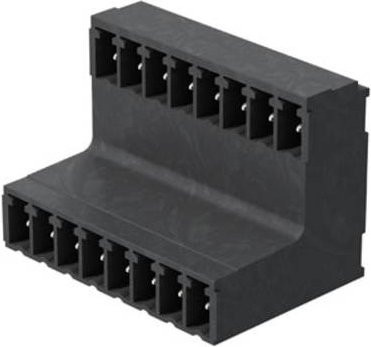

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenmontage. Durch das intelligente Design ermöglicht dieser Steckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der Konstruktion in zwei versetzten Ebenen ist ein freier Zugang zu jeder Reihe jederzeit gewährleistet, was die Montage und Wartung erheblich erleichtert.

Dieser spezielle Leiterplattensteckverbinder ist für den Reflow-Lötprozess optimiert und zeichnet sich durch eine robuste Bauweise aus. Mit einer Polzahl von 32 und einem präzisen Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern. Die schwarze Ausführung und die seitliche Schließung sorgen für eine klare Strukturierung innerhalb deiner technischen Baugruppe. Die 90° Abgangsrichtung ermöglicht zudem eine liegende Installation, die ideal für kompakte Gehäusekonzepte geeignet ist.

Für maximale Zuverlässigkeit im Betrieb ist die Stiftleiste verzinnt und auf hohe Belastungen ausgelegt. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) bietet dieser Weidmüller Steckverbinder eine hohe elektrische Leistungsfähigkeit. Zudem bietet das Gehäuse integrierten Platz für Beschriftungen und Kodierungen, sodass du eine eindeutige Identifizierung der Anschlüsse sicherstellen kannst. Die Lötstiftlänge beträgt 1,5 mm, was eine präzise Verbindung während des Lötens garantiert.
