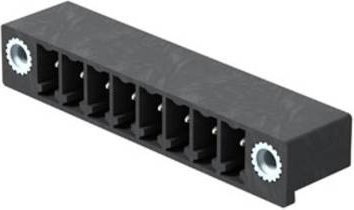

Mit dem Weidmüller Leiterplattensteckverbinder der Serie SC-SMT sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Diese Stiftleiste zeichnet sich durch eine spezielle 270°-Abgangsrichtung aus, die eine besondere Flexibilität im Baugruppen- und Gerätedesign ermöglicht. Durch den Winkel zwischen der Steckrichtung und dem Lötpin wird das Stecken von Buchsenleisten über Kopf ermöglicht, was dir eine deutlich höhere Gestaltungsfreiheit bei der Entwicklung komplexer Geräte bietet.

Die Konstruktion ist ideal für eine hohe Packungsdichte optimiert, da sie die parallele Anordnung mehrerer Leiterplatten innerhalb eines kompakten Gehäuses erlaubt. Der Steckverbinder verfügt über einen Reflow-Lötanschluss und ist mit einer verzinnten Oberfläche ausgestattet, was eine zuverlässige Verbindung gewährleistet. Dank des Rastermaß von 3,81 mm ist dieses Bauteil layoutkompatibel zu gängigen Steckverbindern und bietet zudem ausreichend Platz für eine individuelle Bedruckung oder Kodierung.

Das Bauteil ist in einem klassischen Schwarz gehalten und für die Verwendung in anspruchsvollen Umgebungen ausgelegt. Mit einer Polzahl von 16 und einer spezifischen Lötstiftlänge von 3,2 mm bietet dieser Leiterplattensteckverbinder präzise technische Spezifikationen für deine Schaltungen. Die elektrische Belastbarkeit ist mit 320 V (IEC) bzw. 300 V (UL) sowie einer Stromstärke von bis zu 17,5 A (IEC) für professionelle Anforderungen dimensioniert.
