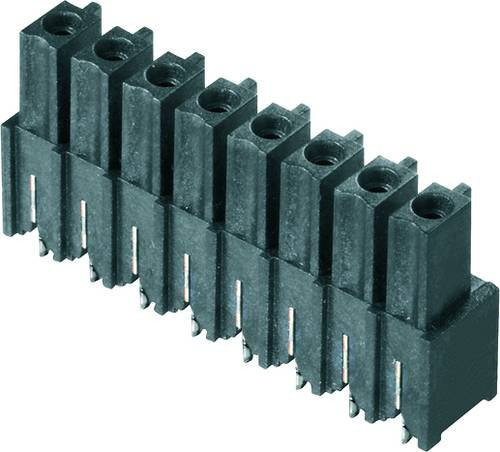

Die hochwertige Buchsenleiste der Marke Weidmüller bietet eine präzise Lösung für anspruchsvolle Anwendungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine seitliche Schließung aus und ist in klassischem Schwarz gehalten. Dank der optimierten Bauweise eignet sich das Bauteil hervorragend für die Board-to-Board-Verbindung von Baugruppen und ermöglicht eine effiziente Signalübertragung auf der Leiterplatte.

Ein wesentlicher Vorteil dieser invertierten Buchsenleiste ist die erhöhte Fingersicherheit, was sie besonders für spannungsführende Ausgänge qualifiziert. Durch die Reflow-Lötfähigkeit lässt sich der Steckverbinder nahtlos in automatisierte Bestückungs- und Lötprozesse integrieren, was die Produktionsgeschwindigkeit und Prozessqualität steigert. Mit einem Raster von 3,81 mm ist das Produkt zudem layoutkompatibel zu gängigen Steckverbindern und bietet ausreichend Platz für eine individuelle Kodierung oder Bedruckung.

Die vielseitige Gestaltung erlaubt unterschiedliche Anordnungsvarianten, da zwei Abgangsrichtungen zur Verfügung stehen: Die Ausführung kann entweder 180 ° stehend oder 90 ° liegend eingesetzt werden. Der Lötanschluss ist verzinnt und verfügt über eine Lötstiftlänge von 1,5 mm. Mit einer Polzahl von 3 bietet dieser Steckverbinder die notwendige Funktionalität für kompakte Schaltungen. Die technischen Spezifikationen unterstützen Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) und Ströme von 17,5 A (IEC) bzw. 10 A (UL), wodurch eine zuverlässige und sichere elektrische Verbindung gewährleistet ist.
