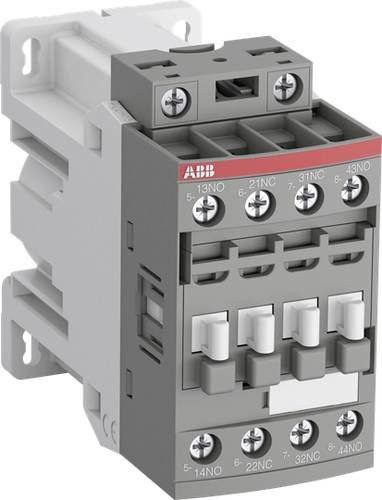

Der ABB NFZ-Hilfsschütz ist eine hochmoderne Lösung für die präzise Steuerung in der Automatisierungstechnik. Als 4-poliger Hilfsschütz eignet sich dieses Bauteil ideal für das zuverlässige Schalten von Hilfs- und Steuerstromkreisen. Durch seine intelligente Konstruktion bietet er eine effiziente Handhabung in komplexen elektrischen Anlagen und sorgt für eine stabile Signalverarbeitung.

Ein besonderes Merkmal dieses Schützes ist die integrierte elektronische Spulenschnittstelle. Diese ermöglicht dir eine direkte Ansteuerung über einen SPS-Ausgang mit einer Spannung von ≥ 24V DC und einer Stromstärke von 300 mA. Ein wesentlicher Vorteil dieser Technologie ist der deutlich reduzierte Energieverbrauch der Haltespule, was die Effizienz deiner Steuerung erhöht und die thermische Belastung minimiert.

Für maximale Sicherheit im Betrieb verfügt das Gerät über einen bereits integrierten Überspannungsschutz, sodass du auf ein zusätzliches Löschglied verzichten kannst. Zudem sind mechanisch gekoppelte Hilfskontakte nach Anhang L der Norm IEC 60947-5-1 verbaut. Diese sind auf der Bauteilseite mit dem Symbol für Zwangsführung gekennzeichnet, was eine hohe Ausfallsicherheit und mechanische Zuverlässigkeit garantiert.

Das Bauteil ist in einem funktionalen Grau gehalten und lässt sich nahtlos in bestehende Schaltschränke integrieren. Bitte beachte bei der Installation, dass bei der Verwendung des Spulencodes -30 die korrekte Polarität an den Spulenanschlüssen (A1+ und A2-) eingehalten werden muss, um eine einwandfreie Funktion des NFZ-Hilfsschützes zu gewährleisten.
