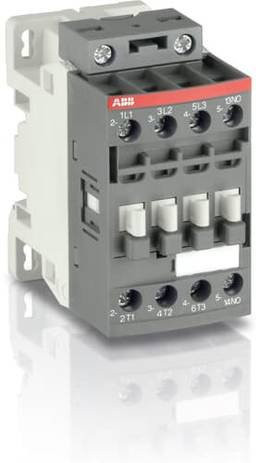

Der ABB Schütz AF16ZB-30-10-21 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet höchste Zuverlässigkeit in industriellen Anwendungen. Dieser hochwertige Schütz ermöglicht die effiziente Schaltung von Motoren und anderen elektrischen Lasten. Dank seiner vielseitigen Bauweise ist das Gerät sowohl für den Betrieb mit Wechselstrom als auch mit Gleichstrom optimiert, was dir maximale Flexibilität bei der Installation in verschiedenen Schaltschränken bietet.

Die technische Ausstattung überzeugt durch eine präzise Bemessungssteuerspeisespannung, die im DC-Bereich bei 20 V liegt und im AC-Betrieb flexibel zwischen 24 V und 60 V arbeitet. Mit einer Betriebsspannung von bis zu 690 V ist dieser Schütz für anspruchsvolle Spannungsniveaus ausgelegt. Im Einsatz bei AC-3, 400 V, erreicht das Gerät einen Bemessungsbetriebsstrom von 18 A und unterstützt eine Bemessungsbetriebsleistung von 7,5 kW, wodurch er ideal für die Steuerung von leistungsstarken Antrieben geeignet ist.

Die funktionale Struktur umfasst 3 Hauptkontakte als Schließer sowie einen zusätzlichen Hilfskontakt, der die Prozesssteuerung unterstützt. Die Montage erfolgt unkompliziert über einen robusten Schraubanschluss im Hauptstromkreis. Das Gerät ist in einem neutralen Grau gehalten und verfügt über kompakte Abmessungen, die eine platzsparende Integration ermöglichen. Die Maße des Schützes sind wie folgt definiert: Breite: 45 mm, Tiefe: 77 mm, Höhe: 86 mm.
