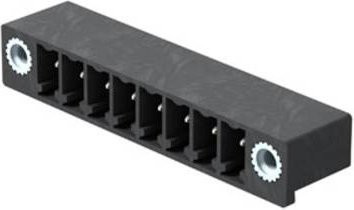

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine 270°-Abgangsrichtung aus, was bedeutet, dass die Steckrichtung parallel zur Leiterplatte verläuft. Diese besondere Bauweise ermöglicht es dir, Buchsenleisten über Kopf zu stecken, was dir eine enorme Gestaltungsfreiheit beim Baugruppen- und Gerätedesign eröffnet.

Durch die kompakte Bauweise und die hohe Packungsdichte eignet sich dieser Steckverbinder ideal für die parallele Anordnung mehrerer Leiterplatten innerhalb eines Gehäuses. Die schwarze Ausführung und die hochwertige, verzinnte Oberfläche garantieren eine zuverlässige Verbindung. Mit einem Raster von 3,81 mm ist das Bauteil zudem layoutkompatibel zu gängigen Steckverbindern, was die Integration in bestehende Systeme erheblich erleichtert. Zudem bietet das Design ausreichend Platz für eine individuelle Bedruckung oder Kodierung.

Für die Montage ist der Reflow-Lötanschluss optimiert, wobei die Lötstiftlänge von 3,2 mm eine stabile und dauerhafte elektrische Verbindung sicherstellt. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC). Mit einer Polzahl von 8 ist dieser SMT-Steckverbinder die perfekte Wahl für professionelle Anwendungen, die auf Langlebigkeit und höchste Präzision angewiesen sind.
