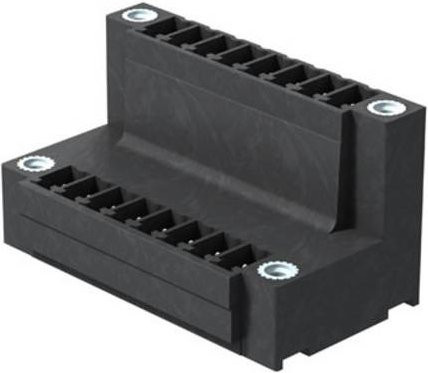

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und ermöglicht durch seine intelligente Bauweise die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Dank der versetzten Ebenen der Anschlüsse wird ein freier Zugang zu jeder Reihe gewährleistet, was die Montage und Wartung erheblich erleichtert.

Mit einer Polzahl von 32 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die hochwertige, verzinnte Oberfläche sorgen für eine zuverlässige elektrische Verbindung. Die Abgangsrichtung ist mit 90 ° (liegend) konzipiert, während die Lötstiftlänge 3,2 mm beträgt. Durch die robuste Konstruktion ist das Bauteil für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) und Stromstärken von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt.

Zusätzliche Funktionalität bieten die integrierten Möglichkeiten zur Beschriftung und Kodierung, wodurch eine fehlerfreie Zuordnung der Verbindungen in komplexen Schaltungen sichergestellt wird. Dieser Steckverbinder vereint hohe thermische Beständigkeit mit platzsparender Effizienz und ist somit eine ideale Wahl für moderne, industrielle Leiterplattenanwendungen.
