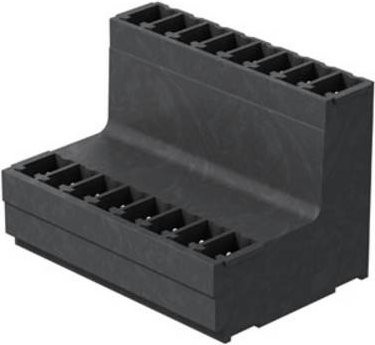

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenmontage. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der Konstruktion in zwei versetzten Ebenen ist ein freier Zugang zu jeder Reihe jederzeit gewährleistet, was die Handhabung und Wartung erheblich erleichtert.

Dieser spezielle Steckverbinder ist für den Reflow-Lötprozess optimiert und verfügt über einen zuverlässigen Reflow-Lötanschluss. Mit einer Polzahl von 14 und einem Rastermaß von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern gestaltet. Die schwarze Ausführung und die verzinnte Oberfläche sorgen für eine hochwertige Optik sowie eine optimale elektrische Leitfähigkeit. Die Abgangsrichtung ist mit 90 ° liegend konzipiert, was eine flexible Integration in verschiedene technische Gehäuse ermöglicht.

Für eine präzise Anwendung bietet die Stiftleiste ausreichend Platz für Beschriftungen und eine individuelle Kodierung, um Verwechslungen zu vermeiden. Die technischen Spezifikationen unterstreichen die Robustheit des Produkts: Es ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und kann Ströme von 17,5 A (IEC) bzw. 10 A (UL) sicher leiten. Mit einer Lötstiftlänge von 3,2 mm stellt die SCDV-THR Serie eine leistungsstarke Komponente für deine professionellen Elektronikprojekte dar.
