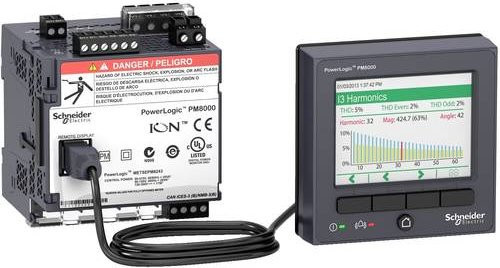

Der Netzanalysator der Serie PM8000 von Schneider Electric bietet dir eine hochpräzise Lösung für anspruchsvolle Messaufgaben in Nieder- und Mittelspannungsanwendungen. Dieses professionelle Messgerät ist speziell für die Montage auf der DIN-Schiene konzipiert und verfügt über ein praktisches Format von 96 x 96 mm. Durch das abgesetzte Display ermöglicht das Gerät einen optimalen Fronteinbau, sodass du alle relevanten Daten jederzeit im Blick behältst.

Das Herzstück der Steuerung bildet eine vollgraphische TFT LCD Farbanzeige mit einer Auflösung von 320x240 Pixeln. Dank der intuitiven Menüführung, die über fünf kontextsensitive Navigationstasten gesteuert wird, gelingt dir die Bedienung mühelos. Der Analysator unterstützt eine umfassende 4-Quadranten-Messung, die sowohl den Import als auch den Export von Wirk- und Blindenergie präzise erfasst. Zudem bietet das Gerät detaillierte Funktionen für die Wirk-, Blind- und Scheinenergiezählung pro Phase sowie separate Wirkenergiezähler mit flexibler Tarifwahl.

Die Leistungsfähigkeit des Geräts zeigt sich in der detaillierten Überwachung von Strom, Spannung, Frequenz und Leistungsfaktoren. Du erhältst präzise Mittelwerte sowie Min- und Max-Werte der Momentanwerte. Ein besonderes Highlight ist die tiefgreifende Oberschwingungsanalyse. Mit dem integrierten Balkendiagramm kannst du den Oberschwingungsgehalt (THD I, THD U und TDD) direkt am Display visualisieren. Während das Gerät am Display Messwerte bis zur 63. Oberschwingung anzeigt, erlaubt eine Softwareerweiterung eine noch detailliertere Analyse bis zur 127. Oberschwingung. In dezentem Grau gehalten, fügt sich dieser Netzanalysator nahtlos in moderne technische Schaltschränke ein.
