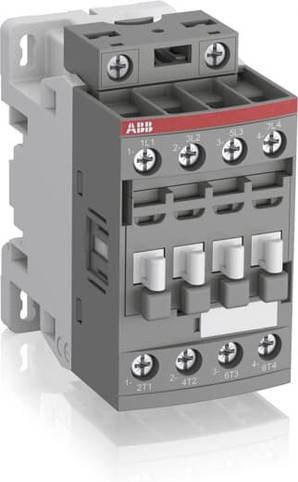

Der Schütz AF09Z-40-00-23 von ABB ist eine hochperformante Komponente für die professionelle elektrische Steuerung. Dieses zuverlässige Schaltschütz wurde speziell für den Einsatz in anspruchsvollen Schaltanlagen entwickelt und bietet durch seine vielseitige AC/DC-Betätigung eine maximale Flexibilität bei der Integration in bestehende Systeme. Mit einer grauen Farbgebung fügt sich das Gerät dezent in technische Schaltschränke ein und unterstreicht die professionelle Qualität der Installation.

Die technische Ausstattung dieses Modells zeichnet sich durch eine breite Spanne der Bemessungssteuerspeisespannung aus. Es unterstützt sowohl Wechselstrom (AC) im Bereich von 100 bis 250 V bei 50 Hz als auch Gleichstrom (DC) mit 100 V. Dank der robusten Bauweise und der präzisen Schraubanschluss-Technik im Hauptstromkreis gewährleistetst du eine sichere und dauerhafte Verbindung der Leitungen. Mit insgesamt vier Schließer-Hauptkontakten bietet das Gerät die notwendige Schaltkapazität für effiziente Steuerungsaufgaben.

In Bezug auf die Leistungsfähigkeit ist der Schütz für eine Betriebsspannung von bis zu 690 V ausgelegt. Bei der Anwendung in der Kategorie AC-3 (400 V) erreicht er eine Bemessungsbetriebsleistung von 4 kW und einen Bemessungsbetriebsstrom von 9 A, während er unter AC-1 Bedingungen einen Strom von 25 A bewältigen kann. Die kompakten Abmessungen ermöglichen eine platzsparende Montage in deiner Steuerungseinheit. Die Maße des Geräts sind wie folgt definiert: Breite: 45 mm, Tiefe: 77 mm, Höhe: 86 mm.
