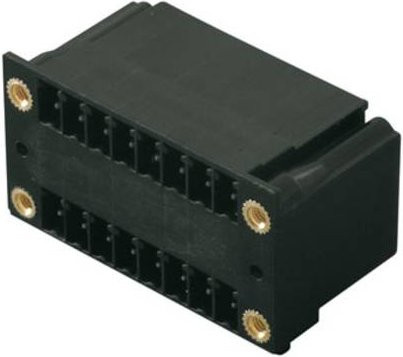

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Diese Doppelstock-Stiftleiste der Serie SCD-THR wurde speziell für den effizienten Reflow-Lötprozess entwickelt. Dank der hohen Temperaturbeständigkeit eignet sich das Bauteil ideal für moderne Fertigungsverfahren, bei denen Präzision und Zuverlässigkeit im Vordergrund stehen.

Das Design ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was du in nur einem einzigen Arbeitsgang realisieren kannst. Durch die Abgangsrichtung von 90° (liegend) bietet der Steckverbinder einen frontplattenschlüssigen Zugang, der die Montage und Wartung deiner Geräte erheblich erleichtert. Die schwarze Ausführung und die hochwertige verzinnte Oberfläche sorgen nicht nur für eine klare optische Abgrenzung, sondern unterstützen auch eine optimale Leitfähigkeit der Kontakte.

Die technische Ausstattung überzeugt durch ein präzises Raster von 3,81 mm, welches eine hohe Layout-Kompatibilität zu gängigen Steckverbindern gewährleistet. Mit einer Polzahl von 12 und einer Lötstiftlänge von 3,2 mm ist dieser Steckverbinder perfekt auf kompakte Platzverhältnisse abgestimmt. Zudem bietet das Gehäuse integrierten Platz für Beschriftungen und Kodierungen, sodass du eine eindeutige Identifizierung der Anschlüsse sicherstellen kannst.

In puncto Belastbarkeit setzt dieser Leiterplattensteckverbinder Maßstäbe: Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Damit ist die Stiftleiste eine robuste und zukunftssichere Komponente für deine Leiterplattenbestückung.
