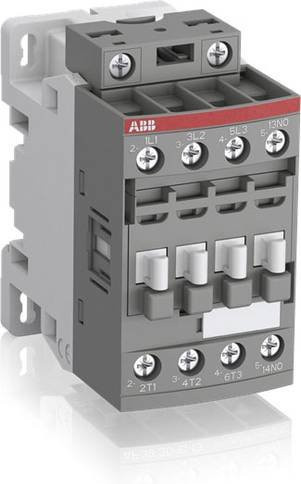

Der ABB Schütz AF09-30-01-12 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet eine zuverlässige Lösung für anspruchsvolle Schaltaufgaben. Dieser hochwertige Schütz zeichnet sich durch seine Vielseitigkeit aus, da er sowohl mit Wechselstrom (AC) als auch mit Gleichstrom (DC) betrieben werden kann. Dank der flexiblen Bemessungssteuerspeisespannung von 48 bis 130 V bei 50 Hz sowie der spezifischen DC-Eigenschaften lässt sich das Gerät optimal in verschiedene elektrische Systeme integrieren.

In puncto Funktionalität überzeugt das Modell durch seine robuste Bauweise und präzise Arbeitsweise. Der Schütz verfügt über 3 Hauptkontakte als Schließer, die über einen praktischen Schraubanschluss im Hauptstromkreis verfügt. Mit einer Betriebsspannung von bis zu 690 V bei AC-Anwendungen ist das Gerät bestens für industrielle Anwendungen gerüstet. Die technische Leistungsfähigkeit zeigt sich besonders deutlich beim Bemessungsbetriebsstrom von 25 A bei AC-1 und einer Bemessungsbetriebsleistung von 4 kW bei AC-3 (400 V), was eine effiziente Steuerung von Motoren und anderen Lasten ermöglicht.

Zusätzlich zur Hauptfunktion bietet das Gerät einen integrierten Hilfskontakt als Öffner, der für wichtige Rückmeldefunktionen in der Steuerungsschaltung genutzt werden kann. Das Gehäuse des Schützes ist in einem neutralen Grau gehalten und verfügt über kompakte Abmessungen, die eine platzsparende Montage ermöglichen. Die Maße des Geräts sind wie folgt definiert: Breite: 45 mm, Tiefe: 77 mm, Höhe: 86 mm.
