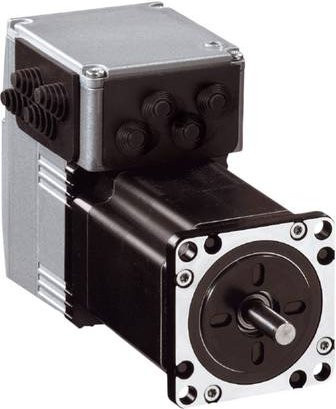

Der integrierte Schrittmotor der Reihe Lexium ILS1 von Schneider Electric bietet eine hocheffiziente Lösung für anspruchsvolle Automatisierungsaufgaben. Diese dezentrale Antriebseinheit kombiniert einen leistungsstarken 3-Phasen-Schrittmotor mit einer direkt zugehörigen Ansteuerelektronik in einem äußerst kompakten Gehäuse. Durch die geringen Abmessungen eignet sich dieser Antrieb ideal für Anwendungen, bei denen wertvoller Bauraum optimiert werden muss, ohne dabei Kompromisse bei der Leistung einzugehen.

Ein wesentliches Merkmal dieses Systems ist das hohe Dauerstillstandsmoment, das für eine präzise Positionierung und exzellente Gleichlaufeigenschaften sorgt. Mit einem maximalen Drehmoment von 1,5 Nm und einem Haltemoment von 1,7 Nm bewältigt der Motor zuverlässig die geforderten mechanischen Lasten. Die Wicklung ist gezielt für mittlere Drehzahlen ausgelegt, was eine harmonische Abstimmung zwischen Geschwindigkeit und Kraft ermöglicht. Die Ansteuerung erfolgt unkompliziert über Puls/Richtung mit 24V, während das integrierte Messsystem einen Indexpuls zur genauen Rückmeldung überträgt.

Sicherheit und einfache Integration stehen bei diesem dezentralen Antrieb im Vordergrund. Zur Erhöhung der Betriebssicherheit stehen spezielle Steuereingänge für die STO-Funktion (Safe Torque Off) zur Verfügung. Die Versorgungsspannung liegt im Bereich von 24-36 VDC, und die Montage erfolgt unkompliziert über ein Flanschmaß von 57 mm. Für den elektrischen Anschluss sind praktische Leiterplattensteckverbinder vorhanden, die eine schnelle und sichere Verbindung gewährleisten. In der Farbe Schwarz gehalten, fügt sich die Einheit professionell in technische Umgebungen ein.
