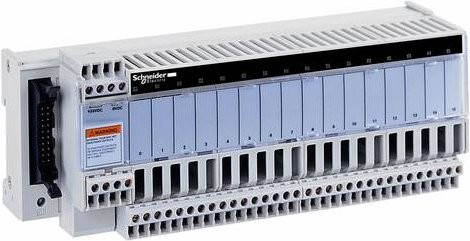

Die Modicon ABE7 Anschlussplatte von Schneider Electric bietet eine hocheffiziente Lösung für die Verdrahtung in komplexen Automatisierungssystemen. Als spezialisierte Relaisunterbaugruppe innerhalb des Modicon ABE7-Sortiments ermöglicht dieses Bauteil den schnellen und präzisen Anschluss von E/A-Modulen. Durch das vorverdrahtete Telefast-System wird die Anpassung von Steuersignalen, die mit HE10-Steckern ausgestattet sind, erheblich vereinfacht und die Installationszeit in industriellen Umgebungen spürbar verkürzt.

Diese graue Anschlussgrundplatte ist für den Einsatz von 16 Kanälen konzipiert und eignet sich ideal für eine Vielzahl von industriellen Anwendungen. Sie ist speziell auf die Verwendung mit den Relais Modellen ABE7ACC21, ABR7S33, ABS7SC3 und ABS7A3 abgestimmt. Mit einer Versorgungsspannung von 19V bis 30V DC und einem maximalen Versorgungsstrom von 1A bietet die Komponente eine zuverlässige Leistung für deine Steuerungstechnik. Die robuste Bauweise gewährleistet zudem eine Schutzart nach IP2x, was die Sicherheit der elektrischen Verbindungen unterstreicht.

Die Montage der Platte gestaltet sich äußerst flexibel, da sie sowohl über Schraubklemmen für den elektrischen Anschluss als auch über verschiedene Befestigungsmöglichkeiten verfügt. Du kannst die Komponente entweder mittels Klammern an einer 35mm symmetrischen DIN-Schiene oder durch Schrauben an einer massiven Platte mit dem entsprechenden Befestigungssatz montieren. Mit einem Gewicht von 0,9 kg ist die Relaisunterbaugruppe kompakt und dennoch stabil genug für den dauerhaften Einsatz in professionellen Schaltschränken.
