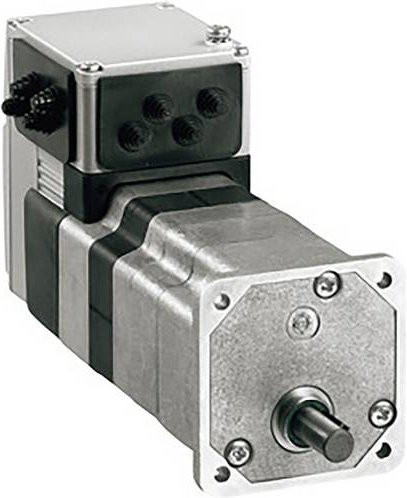

Der integrierte Antrieb der Reihe Lexium ILE1 von Schneider Electric bietet eine hocheffiziente Lösung für anspruchsvolle Automatisierungsaufgaben. Diese dezentrale Antriebseinheit kombiniert einen leistungsstarken bürstenlosen DC-Motor mit der passenden Ansteuerelektronik in einem äußerst kompakten Gehäuse. Dank der geringen Abmessungen lässt sich dieser EC-Motor ideal in platzkritische Systeme integrieren, ohne dabei Kompromisse bei der Leistung einzugehen.

Ein besonderes Merkmal dieses Antriebs ist das hohe stromlose Selbsthaltemoment, welches für zusätzliche Stabilität in der Anwendung sorgt. Mit einem maximalen Drehmoment von 0,36 Nm und einem Dauerdrehmoment von 0,26 Nm liefert die Einheit zuverlässige Kraft. Die spannungsabhängige Drehzahl erreicht bis zu 4800 U/min, was eine präzise und dynamische Steuerung ermöglicht. Für die mechanische Kraftübertragung ist ein hochwertiges Winkelschneckengetriebe mit einer Untersetzung von 24:1 direkt am Motor montiert.

Die Kommunikation und Steuerung erfolgen professionell über den Standard CANopen DS301. Zur exakten Positionsbestimmung ist ein Singleturn-Encoder mit 12 Punkten pro Umdrehung integriert, der eine präzise Rückmeldung des Messsystems garantiert. Sicherheit wird durch bereitgestellte Steuereingänge für die STO-Funktion (Safe Torque Off) großgeschrieben, sodass deine Prozesse stets geschützt bleiben. Die elektrische Anbindung erfolgt unkompliziert über Leiterplattensteckverbinder bei einer Versorgungsspannung von 24-36 VDC. Das Flanschmaß für die Befestigung beträgt 66 mm, was eine einfache Montage in deine bestehende Konstruktion ermöglicht.
