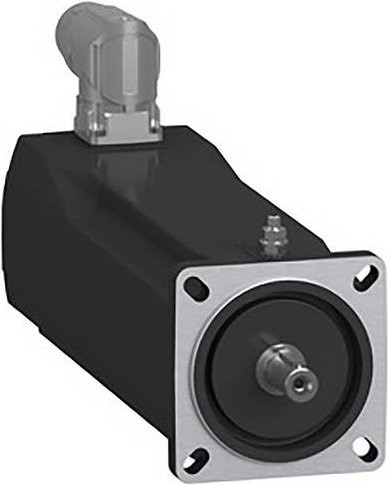

Der SH3-Servomotor von Schneider Electric stellt eine hochpräzise Lösung für anspruchsvolle Antriebsanwendungen dar. Als leistungsstarker Synchronmotor ist dieses Modell speziell für die Verwendung mit den Systemen Lexium 52 und Lexium 62 konzipiert. Durch sein niedriges Trägheitsmoment ermöglicht der Motor schnelle Reaktionszeiten und eine exzellente Dynamik, was ihn zu einer idealen Wahl für präzise Steuerungsaufgaben macht.

Mit einer Nennleistung von 1280 W und einer Baugröße von 100 mm bietet dieser Motor eine beeindruckende Leistungsdichte. Das Drehmoment ist für verschiedene Einsatzszenarien optimiert und liegt im Dauerstillstand bei 5,8 Nm, während das Spitzmoment bis zu 18,3 Nm erreicht. Die Drehzahl ist flexibel einsetzbar und liegt bei einer Nenndrehzahl von 2400 U/min mit einer maximalen Drehzahl von bis zu 6000 U/min. Für eine sichere Positionierung ist eine integrierte Haltebremse verbaut, die zusätzliche Stabilität in Stillstandphasen gewährleistet.

Die technische Ausstattung des Motors ist auf höchste Zuverlässigkeit ausgelegt. Das robuste Gehäuse in IP65-Schutzart schützt die interne Mechanik effektiv vor äußeren Einflüssen, während das Wellenende mit einer Passfeder versehen ist. Ein hochwertiger Singelturn Encoder mit SinCos-Ausgang (128x1024) sorgt für eine präzise Rückmeldung der Position. Der Wellendurchmesser beträgt 19 mm und die elektrische Anbindung erfolgt über zwei 90° gewinkelte, drehbare M23-Anschlüsse, was die Installation in engen Maschinenräumen erheblich erleichtert.
