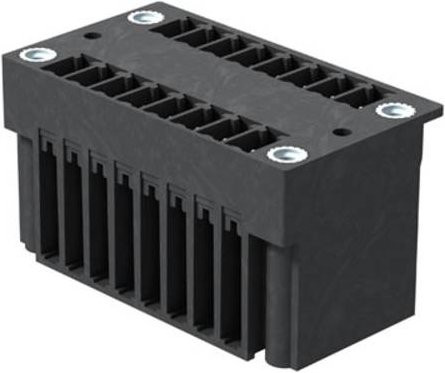

Die hochwertige SCD-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Stiftleiste die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf der Leiterplatte spart und die Montage in nur einem einzigen Arbeitsgang optimiert.

Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Architekturen integrieren. Die schwarze Ausführung und die verzinnten Anschlüsse unterstreichen die professionelle Qualität des Bauteils. Dank der 90°-Abgangsrichtung (liegend) und der Anordnung der Anschlüsse in einer Ebene wird ein frontplattenschlüssiger Zugang ermöglicht, was die spätere Handhabung und Wartung erheblich erleichtert.

Die technische Leistungsfähigkeit zeigt sich in den spezifizierten Werten: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bis zu 10 A (UL). Mit einer Polzahl von 12 und einer Lötstiftlänge von 3,2 mm bietet die Stiftleiste eine stabile und zuverlässige Verbindung. Zudem ist das Gehäuse so konzipiert, dass ausreichend Platz für eine individuelle Beschriftung und Kodierung vorhanden ist, um Fehler bei der Installation zu vermeiden und die Übersichtlichkeit in komplexen Systemen zu gewährleisten.
