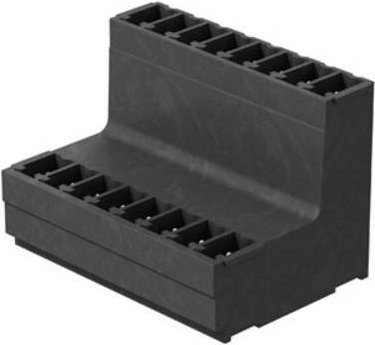

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und ermöglicht durch seine intelligente Bauweise die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Dies spart wertvollen Platz auf deiner Leiterplatte und optimiert die Komponentenplatzierung in einem einzigen Arbeitsgang.

Das Bauteil zeichnet sich durch eine praktische Abgangsrichtung von 90 ° aus, was einer liegenden Anordnung entspricht. Dank der Anschlüsse in zwei versetzten Ebenen wird ein freier Zugang zu jeder Reihe gewährleistet, was die Montage und Wartung erheblich erleichtert. Mit einer Polzahl von 10 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layout-kompatibel zu gängigen Systemen, sodass eine nahtlose Integration in deine bestehenden Projekte gelingt.

Die Ausführung in klassischem Schwarz und die hochwertige, verzinnte Oberfläche garantieren eine zuverlässige elektrische Verbindung. Mit technischen Spezifikationen wie einer Spannung von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) ist dieser Stiftleiste-Typ für professionelle Anwendungen bestens gerüstet. Zudem bietet das Design integrierten Platz für Beschriftungen und eine einfache Kodierung, wodurch Fehler bei der Bestückung vermieden werden. Die Lötstiftlänge beträgt 3,2 mm, was eine stabile Fixierung während des Lötens unterstützt.
