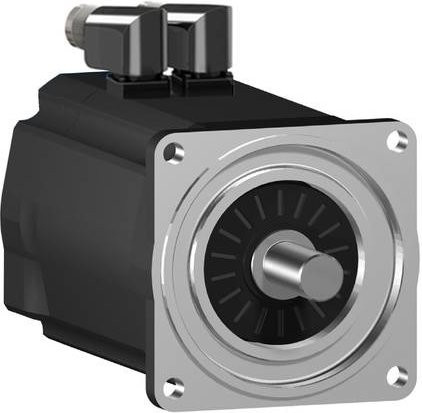

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsfähigkeit für anspruchsvolle und dynamische Anwendungen in der Automatisierungstechnik. Durch ein besonders geringes Rotorträgheitsmoment ermöglicht dieser AC-Servomotor extrem schnelle Beschleunigungsphasen, was ihn zur idealen Wahl für Prozesse macht, die höchste Präzision und Agilität erfordern. Dank einer fortschrittlichen Wicklungstechnologie erreicht der Motor eine überdurchschnittlich hohe Leistungsdichte, obwohl er in einer besonders kompakten Bauweise gefertigt ist.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe. Er verfügt über ein nominelles Dauerstillstandsmoment von 27,8 Nm und kann ein beeindruckendes Spitzendrehmoment von bis zu 90,2 Nm generieren. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3600 U/min und eine spannungsabhängige Nennleistung von bis zu 3430 W. Für eine exakte Positionsbestimmung sorgt der integrierte SinCos Hiperface Encoder, der als Singleturn-Variante mit 128 Perioden pro Umdrehung ausgeführt ist.

Die robuste Konstruktion gewährleistet Langlebigkeit und Zuverlässigkeit unter verschiedenen Bedingungen. Während das Motorgehäuse nach der Schutzart IP65 geschützt ist, weist das Wellenende die Schutzart IP54 auf. Der Motor ist in einem dezenten Schwarz gehalten und verfügt über eine integrierte Haltebremse für zusätzliche Sicherheit. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar sind. Für eine optimale Abstimmung des Systems werden die Servoverstärker der Lexium-Reihe, wie Lexium 52 oder Lexium 62, empfohlen.

Technische Details zur Montage: Der Motorflansch beträgt 140 mm und die Antriebswelle weist einen Durchmesser von 24 mm auf. Das Wellenende ist zudem mit einer Passfeder ausgestattet, um eine sichere Kraftübertragung zu gewährleisten.
