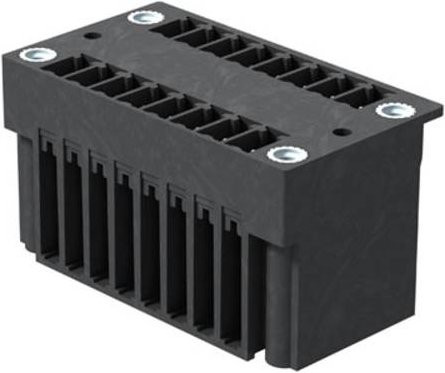

Der Weidmüller Leiterplattensteckverbinder stellt eine hochmoderne Lösung für anspruchsvolle elektronische Anwendungen dar. Diese spezialisierte Stiftleiste wurde gezielt für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe thermische Beständigkeit aus. Als hochtemperaturfeste Doppelstock-Stiftleiste ermöglicht das SCD-THR Modell die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was eine signifikante Platzersparnis auf Ihrer Leiterplatte bewirkt und die Montage in nur einem Arbeitsgang optimiert.

Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder vollkommen layout-kompatibel zu gängigen Industriestandards. Die schwarze Ausführung sorgt für eine klare optische Abgrenzung auf der Platine. Durch die 90°-Abgangsrichtung (liegend) und die Anordnung der Anschlüsse in einer Ebene wird ein frontplattenschlüssiger Zugang ermöglicht, der die spätere Handhabung und Wartung Ihrer Geräte erheblich erleichtert. Die verzinnten Anschlüsse mit einer Lötstiftlänge von 3,2 mm garantieren dabei eine zuverlässige und dauerhafte elektrische Verbindung.

Funktional überzeugt die Komponente durch ihre robusten elektrischen Spezifikationen, die eine Spannung von bis zu 320 V (IEC) bzw. 300 V (UL) sowie eine Stromstärke von 17,5 A (IEC) bzw. 10 A (UL) bewältigen können. Für eine fehlerfreie Bestückung bietet der Steckverbinder zudem integrierten Platz für Beschriftungen und Kodierungen. So stellst du sicher, dass die Polzahl von 14 sicher und korrekt genutzt wird. Dieser elektronische Steckverbinder vereint technische Präzision mit einer hohen Prozesssicherheit für deine professionellen Elektronikprojekte.
