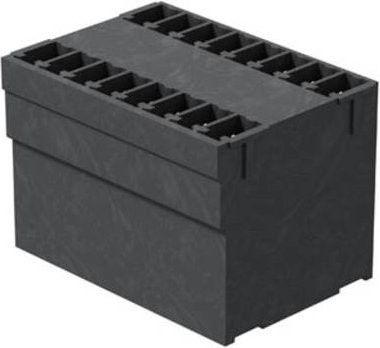

Der Weidmüller Leiterplattensteckverbinder stellt eine hochmoderne Lösung für anspruchsvolle elektronische Anwendungen dar. Diese seitlich geschlossene Stiftleiste wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe thermische Beständigkeit aus. Als hochtemperaturfeste Doppelstock-Stiftleiste ermöglicht das SCD-THR Modell die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was eine signifikante Platzersparnis auf Ihrer Leiterplatte bewirkt und die Montage in nur einem Arbeitsgang optimiert.

Mit einer Polzahl von 24 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layout-kompatibel zu gängigen Industriestandards. Die schwarze Ausführung und die verzinnten Anschlüsse sorgen nicht nur für eine optische Einheitlichkeit, sondern auch für eine hervorragende Leitfähigkeit und Lötqualität. Durch die 90 ° Abgangsrichtung (liegend) und die Anordnung der Anschlüsse in einer Ebene wird ein frontplattenschlüssiger Zugang ermöglicht, was die spätere Handhabung und Wartung Ihrer Geräte erheblich erleichtert.

Funktional überzeugt das Bauteil durch seine robusten elektrischen Spezifikationen. Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und kann Ströme von 17,5 A (IEC) bzw. 10 A (UL) sicher übertragen. Für eine fehlerfreie Bestückung bietet die Konstruktion zudem integrierten Platz für Beschriftungen und Kodierungen. Damit ist dieser Leiterplattensteckverbinder ein zuverlässiges und vielseitiges Element für professionelle Schaltungsdesigns.
