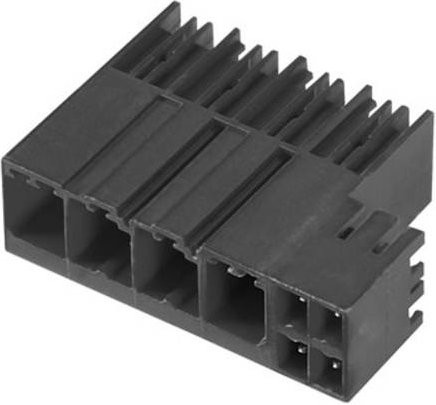

Mit diesem hochwertigen Leiterplattensteckverbinder der Marke Weidmüller sicherst du dir eine professionelle Lösung für komplexe elektrische Verbindungen. Die kombinierte 90°-Stiftleiste wurde speziell für die effiziente Übertragung von Energie und Signalen entwickelt. Dank der innovativen PUSH IN Anschlusstechnologie lassen sich Verbindungen schnell und zuverlässig realisieren, was die Montageprozesse in deiner Anwendung erheblich optimiert.

Das Bauteil zeichnet sich durch eine intelligente Konstruktion aus, die das gleichzeitige Stecken von Energie, Signalen und optional einer EMV-Schirmauflage ermöglicht. Dies macht den Steckverbinder zur idealen Wahl für den anspruchsvollen Anschluss von Servo- und Asynchron-Antrieben. Durch den Einsatz des selbst verrastenden Mittelflanschs reduzierst du den Platzbedarf im Vergleich zu herkömmlichen Lösungen um eine ganze Rasterbreite, was eine besonders kompakte Bauweise deiner Geräte erlaubt.

Sicherheit steht bei diesem Stiftleiste-Modell an erster Stelle. Das spezielle Steckgesicht gewährleistet selbst ohne Buchsenleiste eine hohe Fingersicherheit für die Energiekontakte. Zudem erfüllt die Komponente in Verbindung mit der passenden Buchsenleiste die strengen Anforderungen der IEC 61800-5-1 und ermöglicht eine UL-Zulassung gemäß UL840. Die Ausführung in Schwarz und die verzinnte Oberfläche sorgen für eine langlebige und stabile Verbindung im Raster von 7,62 mm.

Technische Details im Überblick: Die Polzahl beträgt 3, während die Lötstiftlänge bei 3,5 mm liegt. Dieser seitlich geschlossene Steckverbinder bietet eine hohe Belastbarkeit mit einer Stromstärke von bis zu 38 A (IEC) und ist für Spannungen bis zu 1000 V (IEC) ausgelegt.
