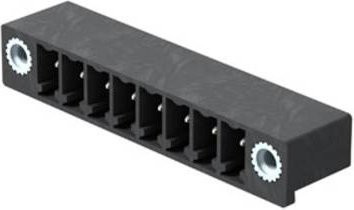

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochpräzise Lösung für anspruchsvolle elektronische Anwendungen. Diese Stiftleiste zeichnet sich durch eine spezielle 270°-Abgangsrichtung aus, die eine besondere Flexibilität beim Baugruppen- und Gerätedesign ermöglicht. Durch den Winkel von 270 Grad zwischen der Steckrichtung und dem Lötpin lässt sich die Steckrichtung parallel zur Leiterplatte realisieren, was ideal für das Stecken von Buchsenleisten über Kopf ist. Dies eröffnet dir neue Möglichkeiten für eine hohe Packungsdichte, besonders wenn mehrere Leiterplatten parallel in einem Gehäuse angeordnet werden sollen.

Der Steckverbinder ist in der Farbe Schwarz gehalten und verfügt über einen praktischen Reflow-Lötanschluss für effiziente Fertigungsprozesse. Dank der hochwertigen, verzinnten Ausführung wird eine optimale Leitfähigkeit und Lötbarkeit gewährleistet. Mit einem Raster von 3,81 mm ist dieses Bauteil layoutkompatibel zu gängigen Steckverbindern und bietet zudem ausreichend Platz für eine individuelle Bedruckung oder Kodierung, was die Fehlervermeidung in der Montage unterstützt.

Die technische Robustheit zeigt sich in der hohen Temperaturbeständigkeit der SC-SMT Serie. Mit einer Polzahl von 8 bietet dieser Leiterplattensteckverbinder eine zuverlässige Verbindung für deine Schaltungen. Die elektrische Belastbarkeit ist mit 320 V (IEC) bzw. 300 V (UL) sowie einer Stromstärke von bis zu 17,5 A (IEC) bzw. 10 A (UL) für professionelle Einsätze ausgelegt. Die Lötstiftlänge beträgt 1,5 mm, was eine präzise Integration auf der Platine ermöglicht.
