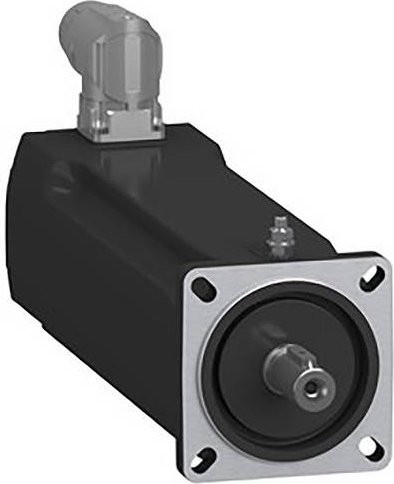

Der SH3-Servomotor von Schneider Electric stellt eine hochpräzise Lösung für anspruchsvolle Antriebsanwendungen dar. Dieser leistungsstarke Synchronmotor wurde speziell für die nahtlose Integration in die Systeme Lexium 52 und Lexium 62 entwickelt. Durch sein niedriges Trägheitsmoment ermöglicht er schnelle Reaktionszeiten und eine exzellente Dynamik, was ihn zu einer idealen Wahl für komplexe Steuerungsaufgaben macht.

Mit einer Nennleistung von 2560 W und einer Baugröße von 100 mm bietet dieser Motor eine beeindruckende Performance. Das Drehmoment ist für höchste Anforderungen ausgelegt und erreicht im Dauerstillstand 8,0 Nm, während das Spitzendrehmoment bei bis zu 28,3 Nm liegt. Die Drehzahl ist ebenfalls auf Effizienz optimiert und bewegt sich zwischen einer Nenndrehzahl von 4800 U/min und einer maximalen Drehzahl von 6000 U/min. Für eine sichere Positionierung ist eine integrierte Haltebremse direkt im System verbaut.

Die technische Ausstattung garantiert maximale Zuverlässigkeit in verschiedenen Umgebungen. Das robuste Gehäuse mit IP65-Schutzart sowie die Schutzart IP54 am Wellenende schützen die Komponenten effektiv vor äußeren Einflüssen. Die präzise Rückmeldung der Position wird durch einen Singelturn Encoder mit SinCos-Signalen (128x1024) sichergestellt. Das Wellenende verfügt über eine Passfeder und einen Wellendurchmesser von 19 mm, was eine stabile mechanische Verbindung ermöglicht. Der Anschluss erfolgt unkompliziert über zwei gerade Kabel mit M23-Steckverbindern, wodurch eine effiziente Installation gewährleistet ist.
