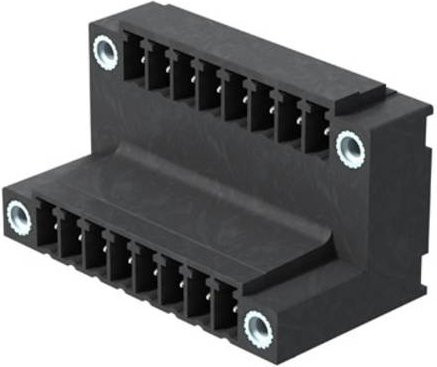

Der Weidmüller Leiterplattensteckverbinder der SCDV-THR Serie stellt eine hochmoderne Lösung für anspruchsvolle Elektronikanwendungen dar. Diese spezielle Doppelstock-Stiftleiste wurde gezielt für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Durch die intelligente Konstruktion mit zwei versetzten Ebenen auf derselben Grundfläche ermöglicht das Bauteil die Nutzung von zwei Schnittstellen in nur einem einzigen Arbeitsgang, was die Produktionsgeschwindigkeit signifikant erhöht.

Mit einer Polzahl von 14 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnten Anschlüsse sorgen für eine zuverlässige elektrische Verbindung. Dank der 90° Abgangsrichtung ist eine liegende Montage möglich, wobei die versetzte Anordnung der Anschlüsse einen freien Zugang zu jeder einzelnen Reihe gewährleistet. Dies erleichtert sowohl die Bestückung als auch die spätere Wartung der Leiterplatte erheblich.

Für eine optimale Identifikation und Fehlervermeidung bietet der Steckverbinder integrierten Platz für Beschriftungen und Kodierung. Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit des Produkts: Es ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Die Lötstiftlänge von 3,2 mm garantiert dabei einen stabilen Halt während des Lötens. Wenn Du auf der Suche nach einer robusten und platzsparenden Komponente für Deine Leiterplattenmontage bist, bietet dieser Weidmüller Steckverbinder höchste Präzision und Funktionalität.
