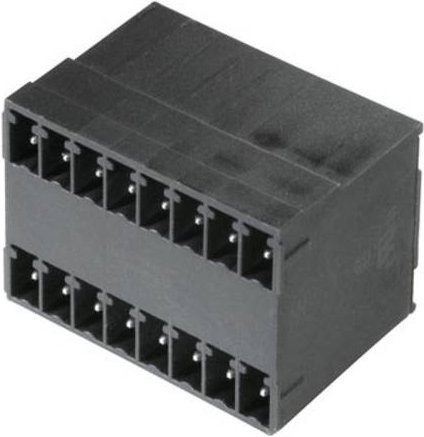

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die technische Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Anordnung der Anschlüsse ermöglicht. Dank der flachen Bauweise sind die Anschlüsse in einer Ebene angeordnet, was einen frontplattenschlüssigen Zugang erleichtert. Der Steckverbinder ist in einem klassischen Schwarz gehalten und verfügt über einen zuverlässigen Lötanschluss mit einer Lötstiftlänge von 3,2 mm. Die verzinnten Kontakte gewährleisten eine hervorragende Leitfähigkeit und eine dauerhaft stabile Verbindung.

Mit einem präzisen Raster von 3,81 mm ist dieses Bauteil layoutkompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren. Für eine fehlerfreie Bestückung bietet die Stiftleiste zudem praktischen Platz für Beschriftungen und eine individuelle Kodierung. Die robusten Spezifikationen mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) machen diesen elektrischen Anschluss zu einer sicheren Wahl für professionelle Anwendungen.
