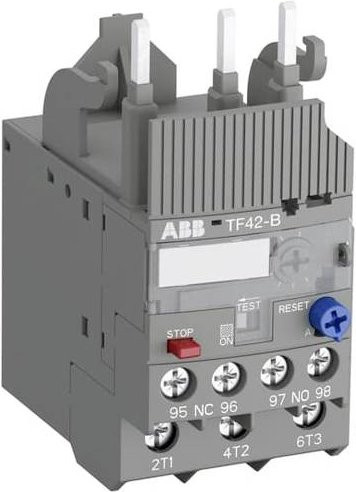

Das elektromechanische Motorschutzgerät TF42-B von ABB bietet eine wirtschaftliche und hochzuverlässige Lösung für den Schutz von Motoren in anspruchsvollen Bahnanwendungen. Speziell entwickelt für Ströme bis zu 38A, erfüllt dieses Gerät die strengen aktuellen Bahnnormen und eignet sich ideal für den Einsatz in Fahrgastbereichen sowie in Führerständen von Zügen, die vorwiegend in Tunneln oder im Untergrund verkehren. Durch seine präzise Funktionsweise gewährleistet es bei einer Überlastung einen sicheren thermischen Schutz der angeschlossenen Motoren.

Die technische Konstruktion ermöglicht eine flexible Installation: Das Gerät kann standardmäßig an Schütze der Typen AF09 bis AF38 angebracht werden oder mithilfe eines speziellen Einzelaufstellung-Sets separat auf einer DIN-Schiene montiert werden. Sobald der an der Stromskala eingestellte Motorstrom überschritten wird, lösen die Relais über integrierte Bimetall-Elemente aus. Dies führt zu einem Wechsel der Schaltstellung der beiden Hilfskontakte (1S/1Ö), wodurch ein vorgeschaltetes Schütz effektiv abgeschaltet wird. Für eine einfache Handhabung im Betrieb verfügen die Relais über eine Test- und Stopp-Funktion sowie eine übersichtliche Ausgelöst-Anzeige.

Zusätzliche Sicherheitsmerkmale wie die temperaturkompensierte Auslösung und die Phasenausfallempfindlichkeit machen das TF42-B zu einem robusten Bauteil für den Schienenverkehr. Das Gerät entspricht der internationalen Norm IEC 60077 sowie der Norm IEC 61373 für Schock und Vibration (Kategorie 1, Klasse B). Zudem erfüllt es die europäische Sicherheitsnorm EN 45545-2 hinsichtlich Feuer- und Rauchschutz. In einem dezenten Grau gehalten, lässt sich die Stromskala zudem sicher plombieren, um die Einstellungen vor unbefugten Änderungen zu schützen.
