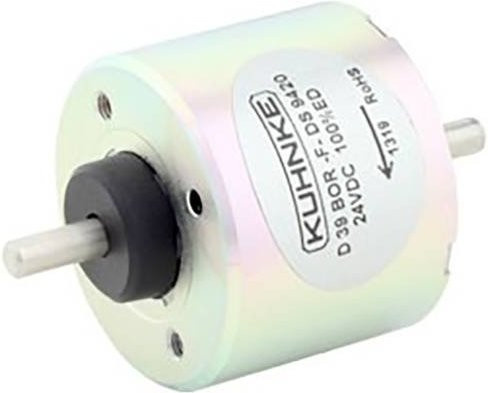

Der Drehmagnet Typ Kuhnke D 3 von Kendrion ist eine hochpräzise Komponente für technische Anwendungen, die durch seine zuverlässige Funktionalität überzeugt. Dieser zylindrische Drehmagnet in klassischer silberner Optik wurde speziell für den Einsatz in Systemen entwickelt, die eine exakte Steuerung und mechanische Präzision erfordern. Dank der Standardausführung mit einem beidseitigen Wellenende lässt sich das Bauteil flexibel in verschiedene Maschinenkonzepte integrieren.

Ein besonderes Merkmal dieses Modells ist die weich einstellbare Rückholfeder am rechtsdrehenden Wellenende, die für eine sanfte und kontrollierte Bewegung sorgt. Mit einem Drehwinkel von 95° bietet das Gerät eine optimale Reaktionsfähigkeit für spezifische Schaltvorgänge. Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit: Das Bauteil arbeitet mit einer Nennspannung von 24 VDC und einem Nennstrom von 250 mA, wobei ein Nennwiderstand von 97,2 Ohm gewährleistet ist. Die zulässige relative Einschaltdauer von 100 % ermöglicht zudem einen kontinuierlichen und stabilen Betrieb.

Für eine einfache Installation sind 200 mm lange Litzen mit freien Enden als Anschlüsse vorhanden. Mit einer Zeitkonstante von ca. 2,5 bis 12 ms reagiert der Magnet äußerst schnell auf Steuersignale. Die robuste Bauweise mit der Isolierstoffklasse B und einer zulässigen Grenztemperatur von bis zu +130 °C macht diesen Drehmagneten zu einer langlebigen Lösung für anspruchsvolle Umgebungen. Das geringe Gewicht von etwa 150 g erleichtert zudem die Montage in kompakten Baugruppen.
