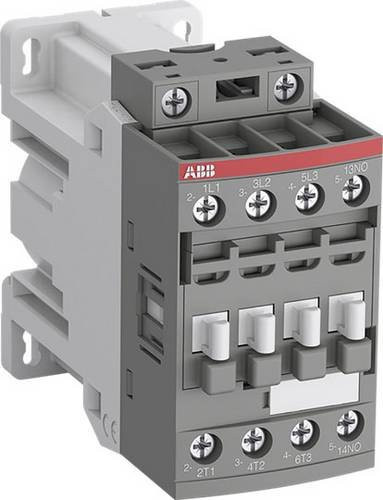

Der ABB Schütz AF09Z-30-10-30 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet höchste Zuverlässigkeit in industriellen Anwendungen. Dieser hochwertige Schütz wurde speziell für die präzise Schaltfunktion entwickelt und zeichnet sich durch eine robuste Bauweise aus. Mit seiner grauen Farbgebung fügt er sich nahtlos in moderne Schaltschrankumgebungen ein.

Die technische Ausstattung dieses Modells ermöglicht eine effiziente Steuerung von Motoren und anderen elektrischen Lasten. Er verfügt über eine Bemessungssteuerspeisespannung von 24V DC, was ihn ideal für die Verwendung in Gleichstromsystemen macht. Dank der drei Hauptkontakte als Schließer sowie eines zusätzlichen Hilfskontakts als Schließer bietet das Gerät eine vielseitige Konfiguration für komplexe Schaltvorgänge. Der sichere Schraubanschluss im Hauptstromkreis garantiert dabei eine stabile und dauerhafte Verbindung der Leitungen.

In Bezug auf die Leistungsfähigkeit überzeugt der Schütz durch einen Bemessungsbetriebsstrom von 9 A bei AC-3 (400 V) und eine Bemessungsbetriebsleistung von 4 kW. Dies macht ihn zu einer exzellenten Wahl für Anwendungen, die eine kontrollierte Leistungssteuerung erfordern. Die maximale Betriebsspannung liegt bei beachtlichen 690 V, was einen breiten Einsatzbereich in verschiedenen Spannungsnetzen ermöglicht.

Durch die kompakte Bauform lässt sich das Gerät platzsparend integrieren. Die Abmessungen des Schützes sind wie folgt definiert:
Breite: 45 mm, Tiefe: 97 mm, Höhe: 86 mm.
